Технические характеристики

Преимущества в деталях

Условный диаметр
от DN100 до DN1200
Условное давление
от PN6 до PN25
Температура рабочей среды
-50°С ... +300°С
Тип присоединения
под приварку, фланцевый
Гарантийный срок эксплуатации
от 12 до 24 месяцев

Рабочая среда

—
Вода
—
Пар
—
Нефтепродукты
—
Газ
—
Химическая среда
—
Криогенная среда
—
Трансформаторное масло

Материалы основных деталей

Фланцы
прокрутка
Материал
Температура рабочей среды
Применение
08Х18Н10Т
-50С ... +300С
08Х18Н10
-50С ... +300С
ст.20
-50С ... +300С
ст.3сп
-50С ... +300С
09Г2С
-50С ... +300С
17Г1С
-50С ... +300С
Гофра
прокрутка
Материал
Температура рабочей среды
Применение
AISI304 / 08Х18Н10
-50С ... +300С
химические агрессивные среды, нефтепродукты, вода
AISI321 / 08Х18Н10Т
-50С ... +300С
химические агрессивные среды, нефтепродукты, вода
AISI310L / 08Х17Н13М2
-50С ... +300С
химические агрессивные среды, нефтепродукты, вода
Патрубки
прокрутка
Материал
Температура рабочей среды
Применение
08Х18Н10Т
-50С ... +300С
08Х18Н10
-50С ... +300С
ст.20
-50С ... +300С
ст.3сп
-50С ... +300С
09Г2С
-50С ... +300С
17Г1С
-50С ... +300С

Чертежи и габаритные размеры

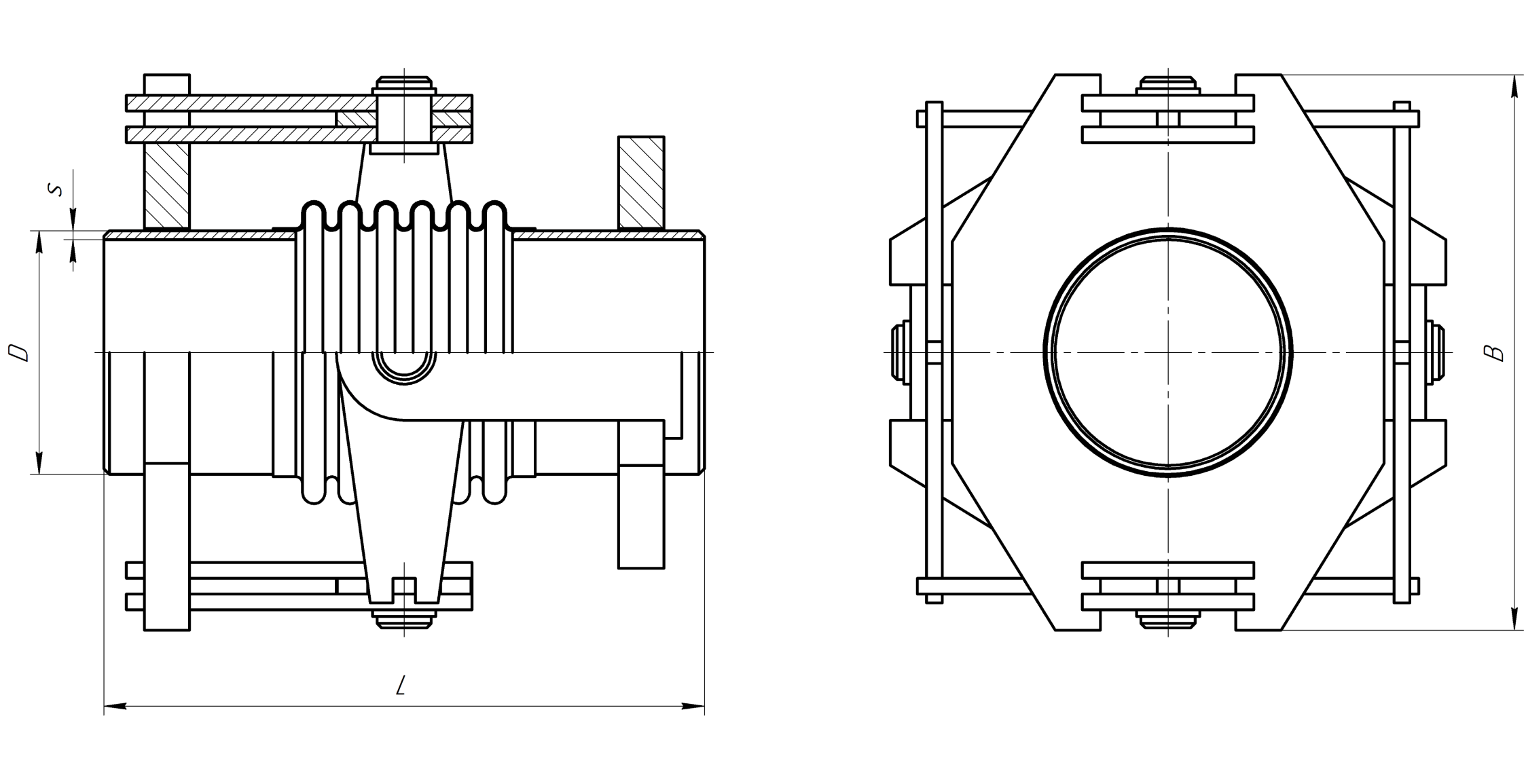

Чертежи углового сильфонного компенсатора AK EBС карданного типа (под приварку)
Таблица основных размеров
Условное давление PN6
прокрутка
DN,
мм
Рабочий ход,
градус
Строительная длина (L),
мм
Расстояние между центрами (lcs),
мм
Сдвиговая жесткость,
Н/мм
Масса,
кг
100
30
330
260
5
10
125
30
340
290
6
15
150
29
380
320
11
20
200
27
420
400
15
32
250
23
430
470
28
52
300
22
470
530
35
68
350
20
560
590
52
102
400
18
580
640
142
122
450
18
580
720
138
171
500
18
650
780
153
241
600
17
660
940
228
365
700
14
670
1030
386
496
800
13
660
1180
522
680
900
13
700
1290
572
915
1000
12
730
1400
1123
1250
1200
11
770
1670
1468
2007

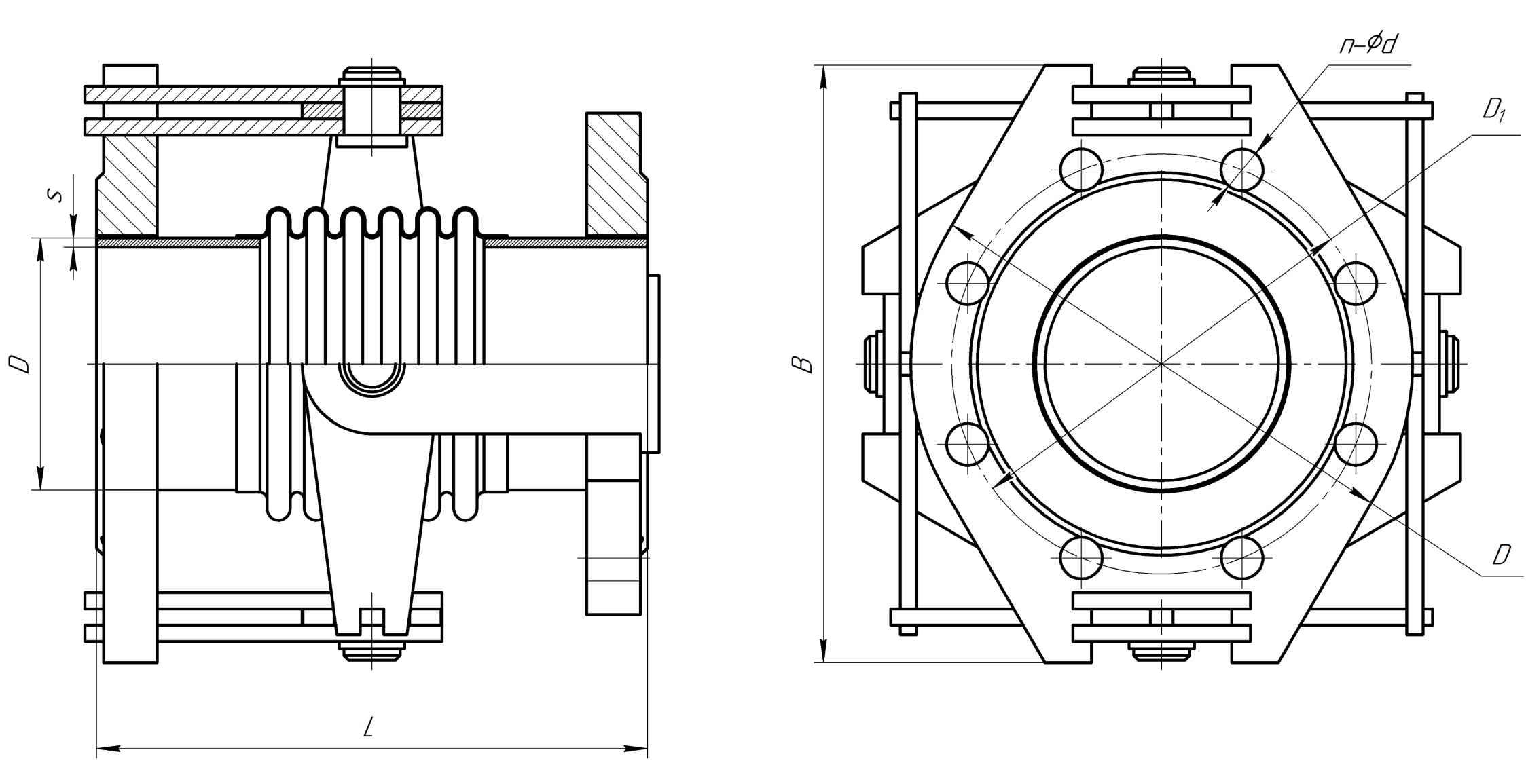

Чертежи углового сильфонного компенсатора AK EBС карданного типа (фланцевый)
Таблица основных размеров
Условное давление PN6
прокрутка
DN,
мм
Рабочий ход,
градус
Строительная длина (L),
мм
Расстояние между центрами (lcs),
мм
Сдвиговая жесткость,
Н/мм
Масса,
кг
100
30
260
290
5
17
125
30
270
320
6
23
150
29
320
350
11
28
200
27
340
410
15
40
250
23
370
490
28
67
300
22
410
550
35
84
350
20
440
610
52
109
400
18
460
660
142
139
450
18
460
740
138
187
500
18
510
790
153
215
600
17
520
970
228
362
700
14
530
1070
386
477
800
13
520
1240
522
726
