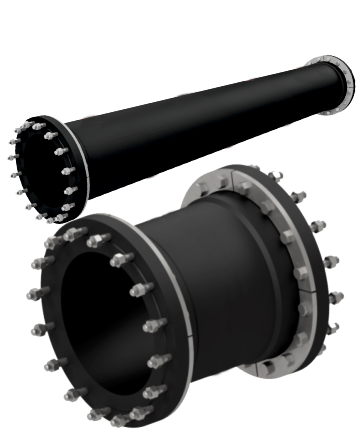

Производитель
надежных
резиновых трубопроводов
Диапазон номинальных диаметров
от DN50 до DN1400
Получить консультацию
Скачать каталог
Белорусское качество
|
Инженерная экспертиза
Гарантийный срок
эксплуатации от 1 года
Гарантия лучшей
цены на рынке
Срок изготовления
от 10 рабочих дней
Полный пакет
документов
Каталог гибких резиновых трубопроводов
Модели продукции производственной компании «Аквалит»

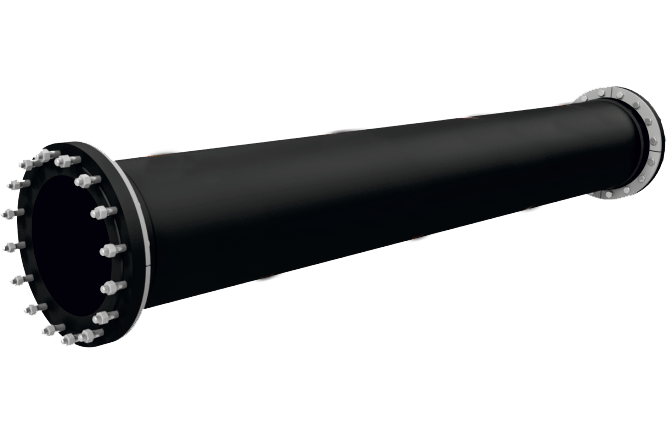

Резино-тканевый трубопровод
Модель AK RP 01
Условный диаметр
от DN50 до DN1000
Условное давление
от PN15 до PN30
Температура рабочей среды
-40°С ... +90°С
Толщина износостойкого слоя
от 5мм до 25 мм
Фланцевый гибкий трубопровод изготавливается в следующих диаметрах 50–1000 мм.
В соответствии с требованиями к современному оборудованию трубопровод может иметь различные присоединительные размеры.
Специально разработанная конструкция трубопровода обеспечивает 100% герметичное соединение. Конструкция трубопроводов рассчитывается на работу при заданном давлении и определенной температуре,
абразивности и кислотности транспортируемой среды, а также исходя из необходимого радиуса изгиба трубопровода.
Возможно рассмотрение других характеристик по требованию потребителя.
Предназначен для транспортировки абразивной гидросмеси по береговой линии.
Возможны два варианта исполнения:
1. Тканевый силовой каркас;
2. Армированный проволокой силовой каркас.

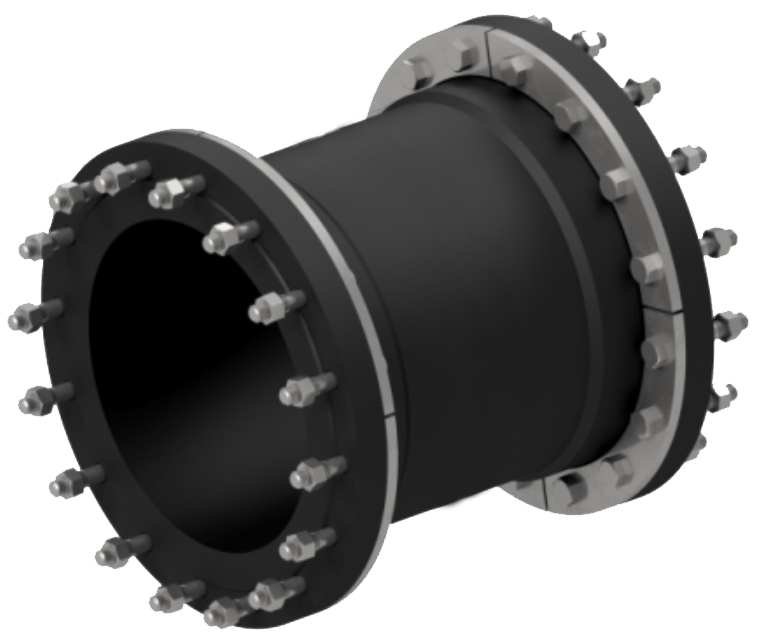

Вибровставка
Модель AK RP 02
Условный диаметр
от DN50 до DN1000
Условное давление
от PN6 до PN10
Температура рабочей среды
-40°С ... +90°С
Толщина износостойкого слоя
до 25 мм
Вибровставка, или резиновый компенсатор, устанавливается, как правило,
непосредственно перед насосом или после него.
Элемент снижает вибрации, передающиеся от насоса к металлическому трубопроводу.
Он уменьшает нагрузку на систему и вероятность аварий в местах, где металлический пульпопровод присоединен к насосу.
Если резиновый компенсатор устанавливается перед насосом, то его конструкция усилена армирующими элементами.
Если после, то в определенных эксплуатационных условиях они могут отсутствовать.
Вибравставка включает износостойкую внутреннюю часть из резиновой смеси на основе натурального
или синтетического каучука и силового каркаса, который изготовлен из кордной ткани.
Он увеличивает прочность трубопровода и равномерно распределяет внутренние нагрузки.
В зависимости от места установки и категории нагрузок используется фланцевая вибровставка с закладными или поворотными фланцами.
Их присоединительные размеры зависят от проходного диаметра, соответствуют российским и международным системам измерения.

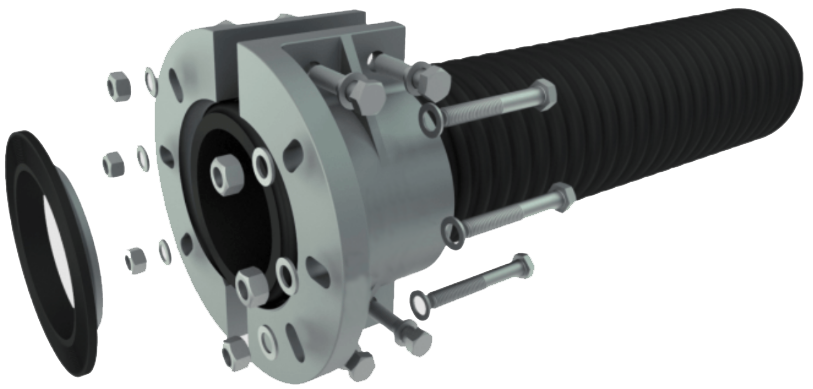

Муфтовый трубопровод
Модель AK RP 03
Условный диаметр
от DN160 до DN830
Условное давление
от PN6 до PN25
Длина трубопровода
От 50 мм до 610 мм
Стойкость к абразивному износу обеспечивает успешноеиспользование на участке гидро и пневмопадачи
Муфтовый трубопровод соединяется при помощи муфт,
герметичность соединения обеспечивается использованием резинометаллического уплотнительного кольца.
В конструкции трубопроводов применяется металлический силовой каркас, что позволяет установить трубопроводы на вакуумной линии.
Муфтовые трубопроводы производятся от ДУ50 до ДУ610мм, и длинной секции до 10.0 м.
Сегменты соединяются друг с другом болтами и гайками непосредственно на трубопроводе.
Муфта в составе гибких трубопроводных систем обеспечивает удобство монтажа (точное и быстрое совмещение крепёжных отверстий соединительных муфт с отверстиями ответных фланцев присоединяемых трубопроводов или иного оборудования).
Муфта может быть использована многократно после замены трубопровода, поскольку не имеет прямого контакта с транспортируемым материалом.

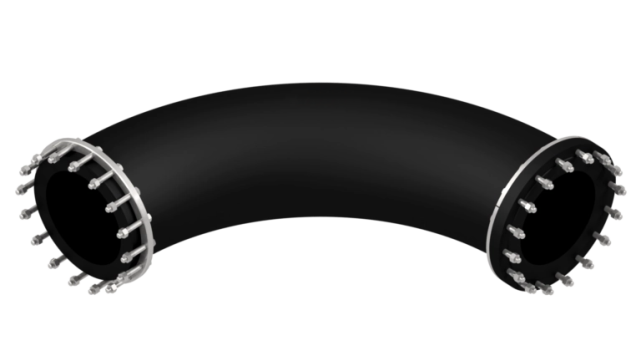

Резиновый отвод
Модель AK RP 04
Условный диаметр
от DN50 до DN610
Толщина износостойкого слоя
от 5 мм до 15 мм
Радиус изгиба
от 225 мм до 1830 мм
Резинотканевый армированный отвод.
Резиновый отвод предназначен для плавного изменения направления потока в линии трубопровода.
Благодаря минимальному гидравлическому сопротивлению и увеличенному радиусу изгиба отвод отличается повышенными эксплуатационными характеристиками, обеспечивая бесперебойную работу системы трубопровода.
Износостойкая часть отвода выполнена из натурального или синтетического каучука в зависимости от транспортируемого материала.
Силовой каркас, изготовленный из ткани и металла, обеспечивает прочность изделия и равномерное распределение внутренних нагрузок.

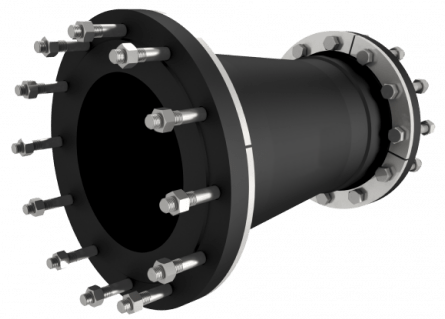

Трубопровод конический
Модель AK RP 05
Условный диаметр
от DN50 до DN610
Толщина износостойкого слоя
от 5 мм до 15 мм
Условное давление
от PN6 до PN10
Трубопровод конический используется для соединения труб или гибких трубопроводов различных диаметров.
Устанавливаются при необходимости плавного перехода с одного диаметра трубопровода на другой.
Резиновый трубопровод конический состоит: износостойкая часть выполнена из натурального или синтетического каучука в зависимости от транспортируемого материала. Силовой каркас изготавливается из ткани и металла.
Преимущества:
— долговечность;
— простота монтажа;
— увеличенный запас прочности к абразивному износу.
Сфера применения:
— горно-обогатительные комбинаты;
— золотоизвлекающие фабрики;
— химическая промышленность;
— углеперерабатывающие фабрики;
— теплоэлектростанции;
— цементные заводы;
— металлургические заводы.

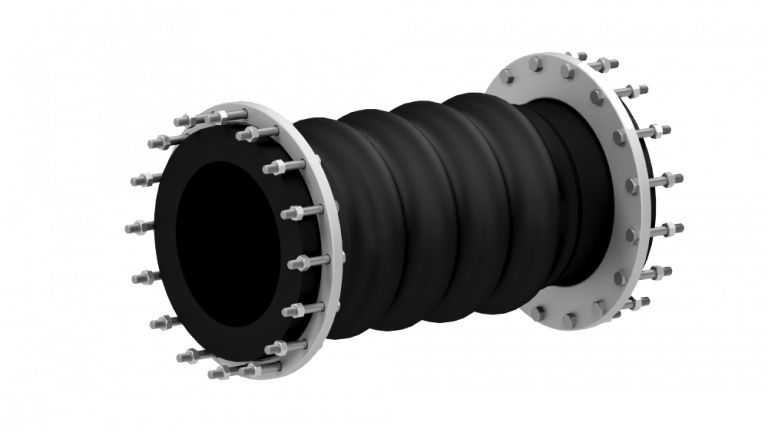

Многолинзовый компенсатор
Модель AK RP 06
Условный диаметр
от DN50 до DN1020
Толщина износостойкого слоя
от 5 мм до 25 мм
Условное давление
от PN6 до PN16
Многолинзовая вставка имеет большую амплитуду осевого сжатия и растяжения в сравнении с линзовым компенсатором, что позволяет использовать меньшее количество вставок на длинных трубопроводных магистралях. Благодаря этому, компенсатор обеспечивает бесперебойную работу при резких температурных колебаниях.
Представляет собой гибкую вставку, изготовленную из кордной ткани.
Внутренняя часть выполнена из натурального и синтетического каучука.
В конструкции заложены специальные армирующие элементы.

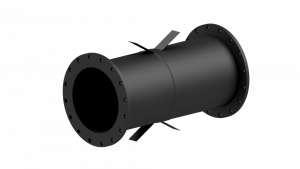

Прижимной патрубок
Модель AK RP 07
Условный диаметр
от DN50 до DN300
Толщина износостойкого слоя
от 5 мм до 6 мм
Условное давление
от PN6 до PN10
Резиновые пережимные патрубки применяются для комплектации шланговых задвижек в качестве запорного и регулирующего поток элемента.
Изделия изготавливаются из высококачественной абразивостойкой резины на основе синтетического, натурального каучука или комбинации этих материалов. В зависимости от типа перекачиваемой среды возможно изготовление патрубков из маслобензостойких, теплостойких видов резин и резин, устойчивых к кислотам и щелочам.
Силовой каркас патрубка, армированный кордной тканью, обеспечивает стабильную и безаварийную работу под давлением на протяжении всего жизненного цикла изделия.
Пережимные патрубки изготавливаются с резиновыми фланцами, выступающими в качестве прокладок, что обеспечивает герметичную установку шланговых задвижек в линию трубопроводов.
В конструкции изделия предусмотрены специальные лепестки, с помощью которых патрубок возвращается в исходную форму после пережима.
Преимущества пережимного патрубка:
— увеличенный запас прочности изделий по сравнению с неармированными патрубками других производителей за счет применения в конструкции кордной ткани;
— низкая истираемость резины в условиях абразивного износа;
— конструкция пережимного патрубка подходит для установки в шланговые задвижки разных производителей;
— возможность эксплуатации изделия в различных рабочих средах.
Резиновые пережимные патрубки для шланговых задвижек широко применяются и имеют положительный опыт наработки на предприятиях горнорудной и металлургической промышленности.
