Технические характеристики

Преимущества в деталях

Условный диаметр
от DN25 до DN700
Условное давление
PN10, PN16
Температура рабочей среды
-10°С ... +110°С
Тип присоединения
муфтовый, фланцевый
Гарантийный срок эксплуатации
от 12 до 24 месяцев

Рабочая среда

—
Вода
—
Пар
—
Нефтепродукты
—
Газ
—
Химическая среда
—
Криогенная среда
—
Трансформаторное масло

Материалы основных деталей

Фланцы
прокрутка
Материал
Температура рабочей среды
Применение
ст.20
-10С ... +110С
ст.3сп
-10С ... +110С
09Г2С
-10С ... +110С
17Г1С
-10С ... +110С
Гофра
прокрутка
Материал
Температура рабочей среды
Применение
EPDM
-10С ... +110С
химические агрессивные среды, нефтепродукты, вода, абразивные среды
NBR
-10С ... +110С
химические агрессивные среды, нефтепродукты, вода, абразивные среды
Neoprene
-10С ... +110С
химические агрессивные среды, нефтепродукты, вода, абразивные среды
Viton
-10С ... +110С
химические агрессивные среды, нефтепродукты, вода, абразивные среды
PTFE
-10С ... +110С
химические агрессивные среды, нефтепродукты, вода, абразивные среды

Чертежи и габаритные размеры

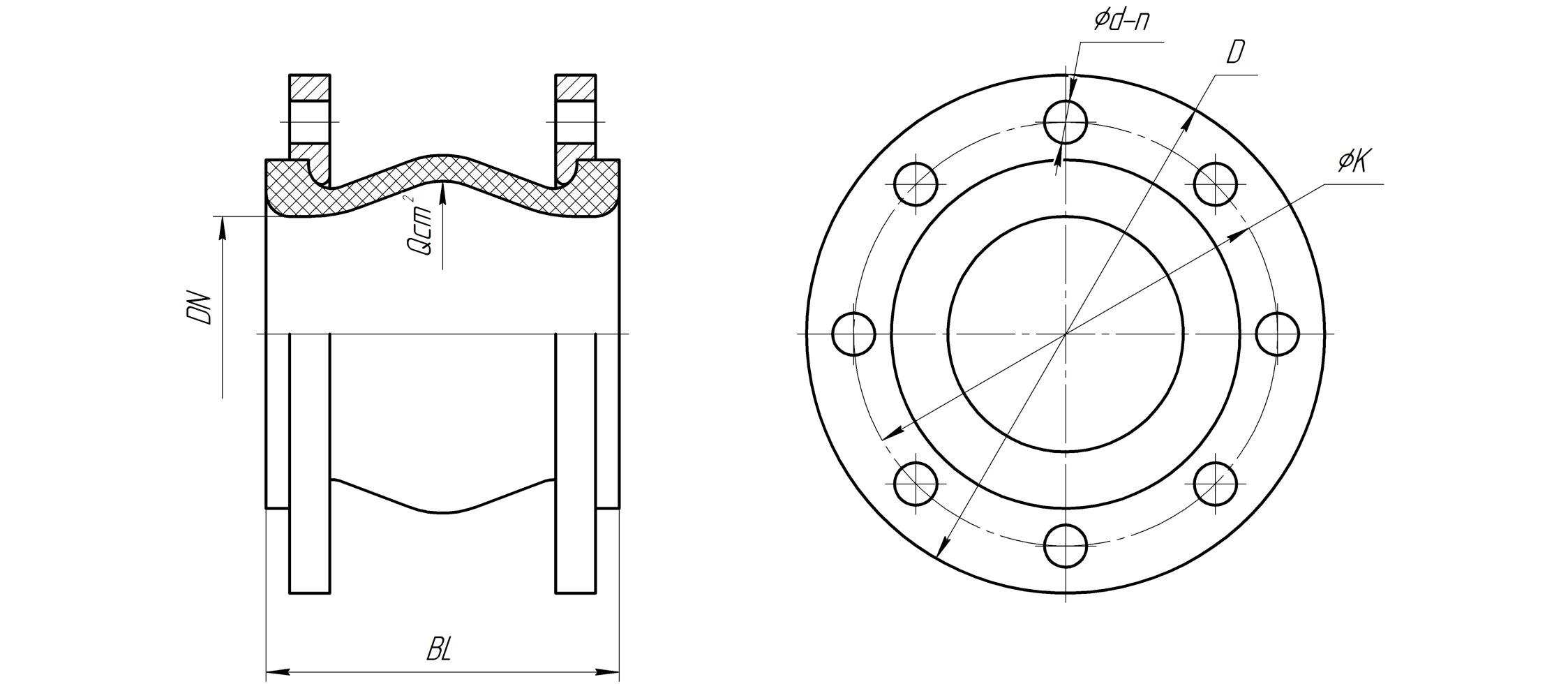

Чертежи резинового компенсатора AK REJ-U (фланцевый)
Таблица основных размеров
Условное давление PN10
прокрутка
DN,
мм
Строительная длина (BL),
мм
Осевой рабочий ход, мм
Растяжение
Сжатие
Сдвиговый рабочий ход,
мм
Угловой рабочий ход,
град
Масса,
кг
Крутящий момент затяжки крепежа,
Н*м
50
130
7
10
10
15
5,3
80
65
130
7
13
11
15
3,5
80
80
130
8
15
12
15
4,5
80
100
130
10
19
13
15
5,3
100
125
130
12
19
13
15
5,6
100
150
130
12
20
14
15
6,5
100
200
130
16
25
22
15
8,6
100
300
245
16
25
22
15
13
100
400
255
16
25
22
15
34
130
Условное давление PN16
прокрутка
DN,
мм
Строительная длина (BL),
мм
Осевой рабочий ход, мм
Растяжение
Сжатие
Сдвиговый рабочий ход,
мм
Угловой рабочий ход,
град
Масса,
кг
Крутящий момент затяжки крепежа,
Н*м
25
95
6
9
9
15
1,9
80
32
95
6
9
9
15
2,7
80
40
95
6
10
9
15
3,1
80
50
130
7
10
10
15
5,3
80
65
115
7
13
11
15
3,5
80
80
135
8
15
12
15
4,5
80
100
150
10
19
13
15
5,3
100
125
165
12
19
13
15
5,6
100
150
180
12
20
14
15
6,5
100
200
210
16
25
22
15
8,6
100
250
230
16
25
22
15
11,5
100
300
245
16
25
22
15
13
100
350
255
16
25
22
15
21
130
400
255
16
25
22
15
34
130
500
255
16
25
22
15
40
130
600
260
16
25
22
15
48
210
700
260
16
25
22
15
52
250

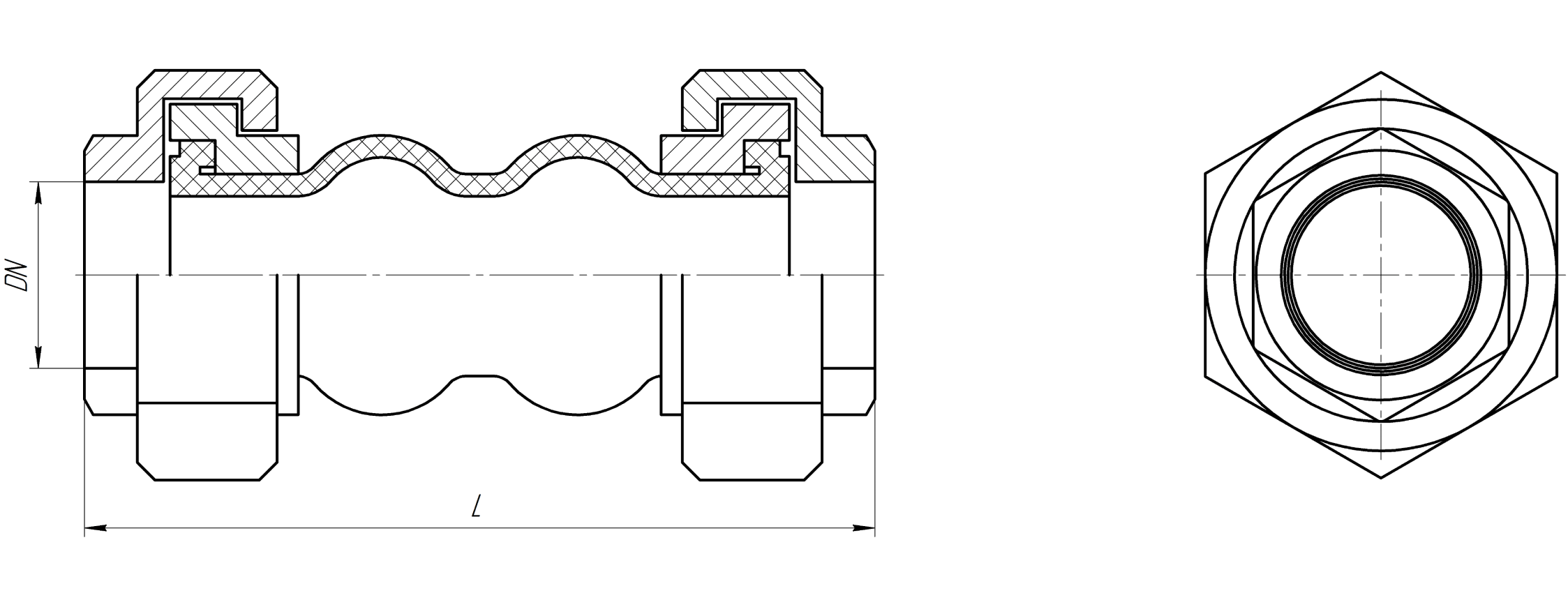

Чертежи резинового компенсатора AK REJ-U (муфтовый)
Таблица основных размеров
Условное давление PN10
прокрутка
DN,
мм
Резьба трубная цилиндрическая (G),
мм
Длина (L),
мм
Осевой рабочий ход, мм
Растяжение
Сжатие
Сдвиговый рабочий ход,
мм
50
1/2
200
+/- 3
+/- 11
45
65
3/4
200
+/- 3
+/- 11
45
80
1
200
+/- 3
+/- 11
45
100
1,1/4
200
+/- 3
+/- 11
45
125
1,1/2
200
+/- 3
+/- 11
45
150
2
200
+/- 3
+/- 11
45
200
2,1/2
200
+/- 3
+/- 11
45
300
3
200
+/- 3
+/- 11
45
