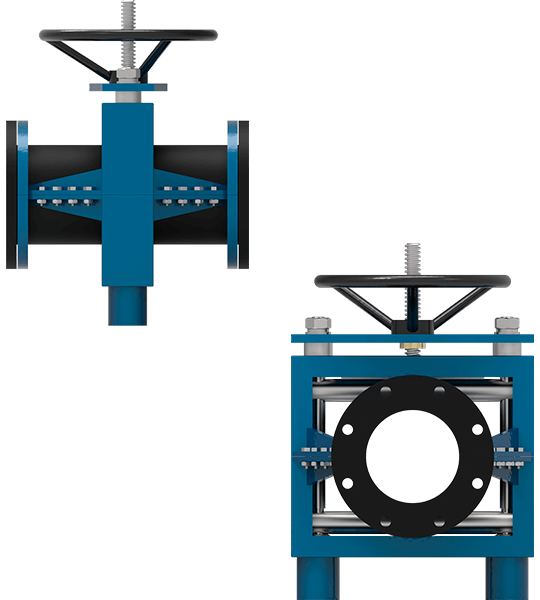

Задвижки шланговые модели AK PVM 06
предназначены для регулирования и отсекания высокоабразивных сред.
К преимуществам задвижки можно
отнести разборный двухсоставной корпус, двухсторонний механизм пережима шланговой вставки. Открытый корпус
задвижки в значительной степени облегчает конструкцию.
Конструктивные особенности модели
Разборный корпус
Шины для розжима шланговой вставки
Двухсторонний пережим патрубка
Быстрая и простая замена шланговой вставки
Открытый корпус
Технические характеристики
Преимущества в деталях
Условный диаметр
от DN50 до DN1200
Условное давление
PN10, PN16
Температура рабочей среды
-50°С ... +150°С
Тип корпуса
открытый
Пережатие патрубков
Двустороннее
Исполнение патрубков
—
цилиндрический
—
конический
Класс герметичности
«А» (ГОСТ 9544-2015)
Климатическое исполнение
«У», «ХЛ», «УХЛ», «Т», «ТМ» (ГОСТ 15150)
Установочное положение
Любое, кроме приводным устройством вниз
Типы управления
—
ручной (штурвал)
—
ручной редуктор
—
пневматический привод
—
электрический привод
Направление подачи рабочей среды
—
любое
при цилиндрическом патрубке
—
по стрелке на корпусе
при коническом патрубке
Гарантийный срок эксплуатации
12 месяцев
Средний ресурс работы
6000 циклов
Гарантийная наработка
Не менее 4000 циклов
Рабочая среда
—
Высокоабразивные среды
—
Химически агрессивные среды
—
Щелочи
—
Кислоты
—
Вода с содержанием абразивных частей
—
Соляные растворы
—
Уголь
—
Песок
—
Полярные растворители
—
Силиконые масла
—
Среды с содержанием мазута, нефти, бензина
Материалы основных деталей
Патрубок
прокрутка
Материал
Температура рабочей среды
Применение
EPDM
-50С ... +130С
абразивные среды, слабые растворы кислот и щелочей, соляные растворы, вода
с примесями, песок
NR
-40С ... +80С
высокоабразивные среды, вода с примесями, песок, уголь
NBR
-40С ... +120С
абразивные среды, вода с примесями, среды с содержанием мазута, нефти,
бензина
CSM
-40С ... +130С
абразивные среды, химически агрессивные среды, вода с примесями
IIR
-50С ... +130С
абразивные среды, вода с примесями, полярные растворители, силиконовые масла
NR + Linatex
-40C ... +85C
высокоабразивные среды, слабые растворы кислот и щелочей, соляные растворы,
вода с примесями, песок, уголь
SBR
-40C ... +100C
абразивные среды, вода с примесями, гликоли, ацетон
FKM
-20С ... +150С
абразивные среды, химически агрессивные среды, вода с примесями
Корпус
прокрутка
Материал
Температура рабочей среды
Применение
A216 WCB / ст.25Л
-30С ... +150С
GGG40 / ВЧ40
-20С ... +130С
AISI304 / ст.12Х18Н9
-60С ... +150С
AISI316 / ст.08Х17Н13М2
-60С ... +150С
По желанию заказчика, взависимости от технического задания, мы можем рассмотреть
производство шланговой задвижки AK PVM 06 с другими марками стали.
Чертежи и габаритные размеры

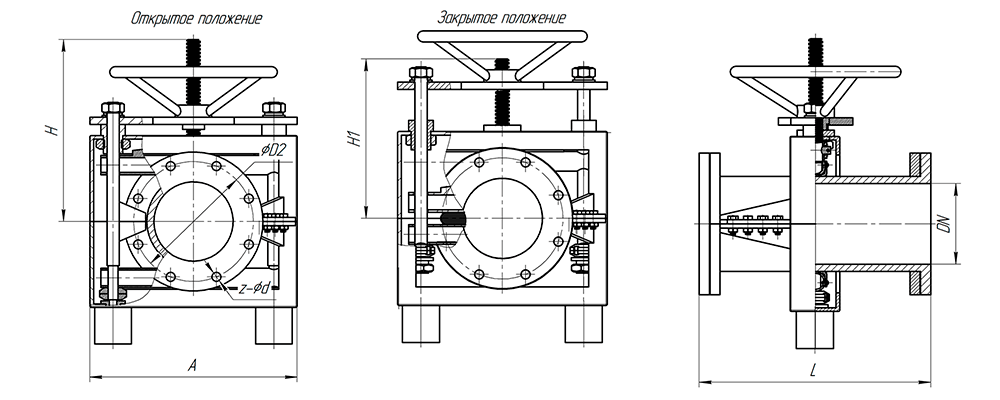

Чертежи шланговой задвижки AK PVM 06
Таблица основных размеров
Условное давление PN10
прокрутка
DN, мм
Размеры, мм
L
A
D1
D2
H
H1
Z - ⌀d
Крутящий момент*, Н*м
Количество оборотов на ход
Диаметр штока, тип и шаг резьбы
Масса (без привода), кг
50
195
200
45
125
259
284
4 - ⌀18
100
10
Tr30*5
-
65
230
260
60
145
288
321
4 - ⌀18
120
13
Tr30*5
-
80
280
308
76
160
320
361
8 - ⌀18
150
16
Tr30*5
-
100
280
350
95
180
355
405
8 - ⌀18
180
17
Tr36*6
-
125
445
390
120
210
400
465
8 - ⌀18
200
21
Tr36*6
-
150
500
435
145
240
449
525
8 - ⌀22
250
25
Tr36*6
-
200
560
510
195
295
513
615
8 - ⌀22
300
34
Tr36*6
-
250
630
610
245
350
622
747
12 - ⌀22
350
42
Tr40*6
-
300
730
700
295
400
695
845
12 - ⌀22
400
50
Tr40*6
-
350
890
790
345
460
790
965
16 - ⌀22
500
59
Tr40*6
-
400
1090
880
395
515
910
1110
16 - ⌀26
600
67
Tr45*6
-
450
1120
945
445
565
1010
1235
20 - ⌀26
750
75
Tr45*6
-
500
1240
1050
495
620
1070
1320
20 - ⌀26
900
84
Tr45*6
-
По запросу предоставляются табличные значения по DN600 .... DN1200
* — крутящий момент с фактором безопасности
Условное давление PN16
прокрутка
DN, мм
Размеры, мм
L
A
D1
D2
H
H1
Z - ⌀d
Крутящий момент*, Н*м
Количество оборотов на ход
Диаметр штока, тип и шаг резьбы
Масса (без привода), кг
50
195
200
45
125
259
284
4 - ⌀18
120
10
Tr30*5
-
65
230
260
60
145
288
321
4 - ⌀18
150
13
Tr30*5
-
80
280
308
76
160
320
361
8 - ⌀18
180
16
Tr30*5
-
100
280
350
95
180
355
405
8 - ⌀18
220
17
Tr36*6
-
125
445
390
120
210
400
465
8 - ⌀18
250
21
Tr36*6
-
150
500
435
145
240
449
525
8 - ⌀22
300
25
Tr36*6
-
200
560
510
195
295
513
615
12 - ⌀22
350
34
Tr40*6
-
250
630
610
245
355
622
747
12 - ⌀26
450
42
Tr40*6
-
300
730
700
295
410
695
845
12 - ⌀26
500
50
Tr40*6
-
350
890
790
345
470
790
965
16 - ⌀26
600
59
Tr45*6
-
400
1090
880
395
525
910
1110
16 - ⌀30
750
67
Tr45*6
-
450
1120
945
445
585
1010
1235
20 - ⌀30
900
57
Tr50*8
-
500
1240
1050
495
650
1070
1320
20 - ⌀33
1200
63
Tr50*8
-
По запросу предоставляются табличные значения по DN600 .... DN1200
* — крутящий момент с фактором безопасности

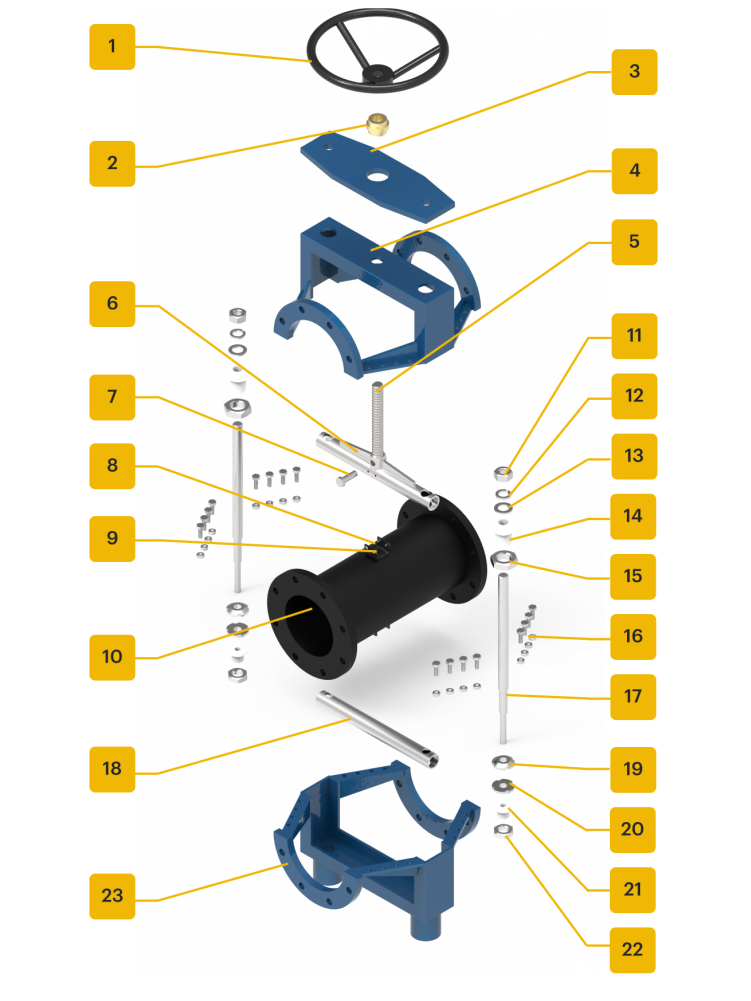

Разнесенный вид шланговой задвижки AK PVM 06
№
Наименование
1
Штурвал
2
Втулка
3
Опорная плита
4
Верхняя часть корпуса
5
Шпиндель
6
Верхняя пережимная пластина
7
Штифт
8
Шины для розжима
9
Винт зажима
10
Шланговая вставка
11
Гайка
12
Шайба пружинная
13
Шайба плоская
14
Опорная втулка с уплотнением
15
Гайка опорной втулки
16
Болты и гайки
17
Направляющие
18
Нижняя прижимная пластина
19
Контргайка
20
Контргайка
21
Центрирующая втулка
22
Гайка
23
Уплотнитель корпуса
