Задвижки шланговые модели AK PVM 05
предназначены для регулирования и отсекания высокоабразивных сред.
К преимуществам задвижки
можно отнести разборный двухсоставной корпус, двухсторонний механизм пережима шланговой вставки. Закрытый
герметичность корпуса обеспечивает герметичность корпуса задвижки при порыве шланговой задвижки.
Конструктивные особенности модели
Разборный корпус
Шины для розжима шланговой вставки
Двухсторонний пережим патрубка
Быстрая и простая замена шланговой вставки
Герметичный корпус
Технические характеристики
Преимущества в деталях
Условный диаметр
от DN50 до DN1200
Условное давление
PN10, PN16
Температура рабочей среды
-50°С ... +150°С
Тип корпуса
закрытый герметичный
Пережатие патрубков
Двустороннее
Исполнение патрубков
—
цилиндрический
—
конический
Класс герметичности
«А» (ГОСТ 9544-2015)
Климатическое исполнение
«У», «ХЛ», «УХЛ», «Т», «ТМ» (ГОСТ 15150)
Установочное положение
Любое, кроме приводным устройством вниз
Типы управления
—
ручной (штурвал)
—
ручной редуктор
—
пневматический привод
—
электрический привод
Направление подачи рабочей среды
—
любое
при цилиндрическом патрубке
—
по стрелке на корпусе
при коническом патрубке
Гарантийный срок эксплуатации
12 месяцев
Средний ресурс работы
6000 циклов
Гарантийная наработка
Не менее 4000 циклов
Рабочая среда
—
Высокоабразивные среды
—
Химически агрессивные среды
—
Щелочи
—
Кислоты
—
Вода с содержанием абразивных частей
—
Соляные растворы
—
Уголь
—
Песок
—
Полярные растворители
—
Силиконые масла
—
Среды с содержанием мазута, нефти, бензина
Материалы основных деталей
Патрубок
прокрутка
Материал
Температура рабочей среды
Применение
EPDM
-50С ... +130С
абразивные среды, слабые растворы кислот и щелочей, соляные растворы, вода
с примесями, песок
NR
-40С ... +80С
высокоабразивные среды, вода с примесями, песок, уголь
NBR
-40С ... +120С
абразивные среды, вода с примесями, среды с содержанием мазута, нефти,
бензина
CSM
-40С ... +130С
абразивные среды, химически агрессивные среды, вода с примесями
IIR
-50С ... +130С
абразивные среды, вода с примесями, полярные растворители, силиконовые масла
NR + Linatex
-40C ... +85C
высокоабразивные среды, слабые растворы кислот и щелочей, соляные растворы,
вода с примесями, песок, уголь
SBR
-40C ... +100C
абразивные среды, вода с примесями, гликоли, ацетон
FKM
-20С ... +150С
абразивные среды, химически агрессивные среды, вода с примесями
Корпус
прокрутка
Материал
Температура рабочей среды
Применение
A216 WCB / ст.25Л
-30С ... +150С
GGG40 / ВЧ40
-20С ... +130С
AISI304 / ст.12Х18Н9
-60С ... +150С
AISI316 / ст.08Х17Н13М2
-60С ... +150С
По желанию заказчика, взависимости от технического задания, мы можем рассмотреть
производство шланговой задвижки AK PVM 05 с другими марками стали.
Чертежи и габаритные размеры
Чертежи шланговой задвижки AK PVM 05
Таблица основных размеров
Условное давление PN10
прокрутка
DN, мм
Размеры, мм
L
A
D1
D2
H
H1
Z - ⌀d
Крутящий момент*, Н*м
Количество оборотов на ход
Диаметр штока, тип и шаг резьбы
Масса (без привода), кг
50
195
200
45
125
259
284
4 - ⌀18
100
10
Tr30*5
-
65
230
260
60
145
288
321
4 - ⌀18
120
13
Tr30*5
-
80
280
308
76
160
320
361
8 - ⌀18
150
16
Tr30*5
-
100
280
350
95
180
355
405
8 - ⌀18
180
17
Tr36*6
28
125
445
390
120
210
400
465
8 - ⌀18
200
21
Tr36*6
37
150
500
435
145
240
449
525
8 - ⌀22
250
25
Tr36*6
46
200
560
510
195
295
513
615
8 - ⌀22
300
34
Tr36*6
84
250
630
610
245
350
622
747
12 - ⌀22
350
42
Tr40*6
168
300
730
700
295
400
695
845
12 - ⌀22
400
50
Tr40*6
201
350
890
790
345
460
790
965
16 - ⌀22
500
59
Tr40*6
213
400
1090
880
395
515
910
1110
16 - ⌀26
600
67
Tr45*6
286
450
1120
945
445
565
1010
1235
20 - ⌀26
750
75
Tr45*6
-
500
1240
1050
495
620
1070
1320
20 - ⌀26
900
84
Tr45*6
-
По запросу предоставляются табличные значения по DN600 .... DN1200
* — крутящий момент с фактором безопасности
Условное давление PN16
прокрутка
DN, мм
Размеры, мм
L
A
D1
D2
H
H1
Z - ⌀d
Крутящий момент*, Н*м
Количество оборотов на ход
Диаметр штока, тип и шаг резьбы
Масса (без привода), кг
50
195
200
45
125
259
284
4 - ⌀18
120
10
Tr30*5
-
65
230
260
60
145
288
321
4 - ⌀18
150
13
Tr30*5
-
80
280
308
76
160
320
361
8 - ⌀18
180
16
Tr30*5
-
100
280
350
95
180
355
405
8 - ⌀18
220
17
Tr36*6
28
125
445
390
120
210
400
465
8 - ⌀18
250
21
Tr36*6
37
150
500
435
145
240
449
525
8 - ⌀22
300
25
Tr36*6
46
200
560
510
195
295
513
615
12 - ⌀22
350
34
Tr40*6
84
250
630
610
245
355
622
747
12 - ⌀26
450
42
Tr40*6
168
300
730
700
295
410
695
845
12 - ⌀26
500
50
Tr40*6
201
350
890
790
345
470
790
965
16 - ⌀26
600
59
Tr45*6
213
400
1090
880
395
525
910
1110
16 - ⌀30
750
67
Tr45*6
286
450
1120
945
445
585
1010
1235
20 - ⌀30
900
57
Tr50*8
-
500
1240
1050
495
650
1070
1320
20 - ⌀33
1200
63
Tr50*8
-
По запросу предоставляются табличные значения по DN600 .... DN1200
* — крутящий момент с фактором безопасности

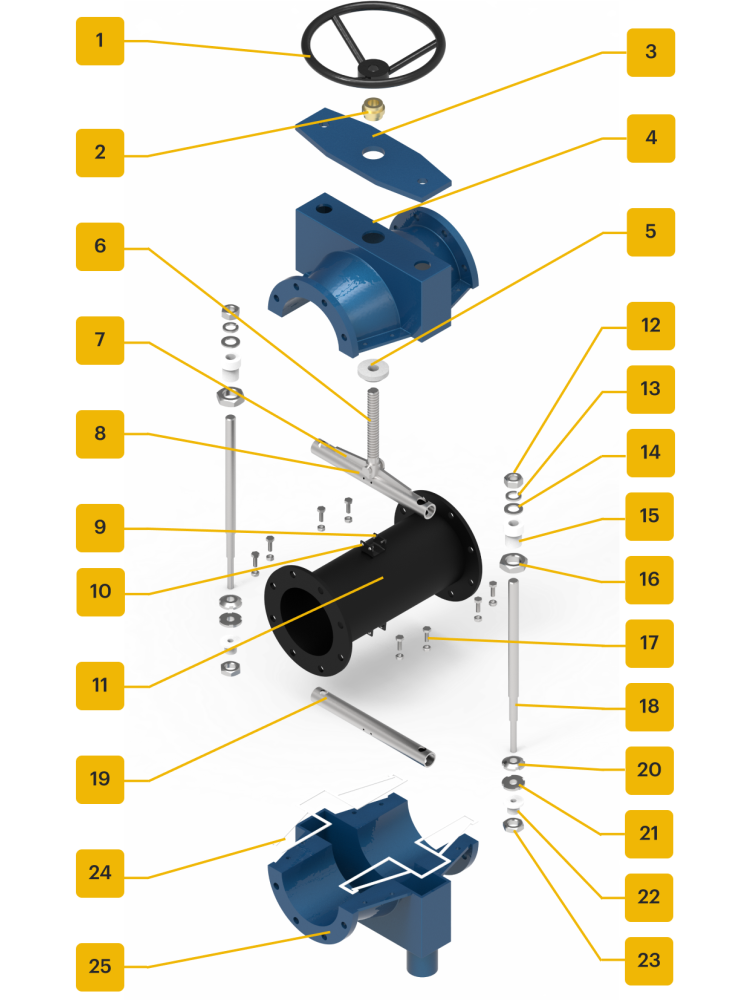

Разнесенный вид шланговой задвижки AK PVM 05
№
Наименование
1
Штурвал
2
Втулка
3
Опорная плита
4
Верхняя часть корпуса
5
Уплотнение штока
6
Шпиндель
7
Верхняя пережимная пластина
8
Штифт
9
Шины для розжима
10
Винт зажима
11
Шланговая вставка
12
Гайка
13
Шайба пружинная
14
Шайба плоская
15
Опорная втулка с уплотнением
16
Гайка опорной втулки
17
Болты и гайки
18
Направляющие
19
Нижняя прижимная пластина
20
Контргайка
21
Контргайка
22
Центрирующая втулка
23
Гайка
24
Уплотнитель корпуса
25
Нижняя часть корпуса
