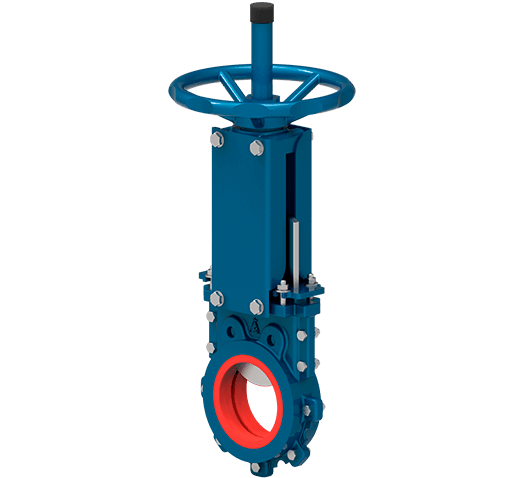

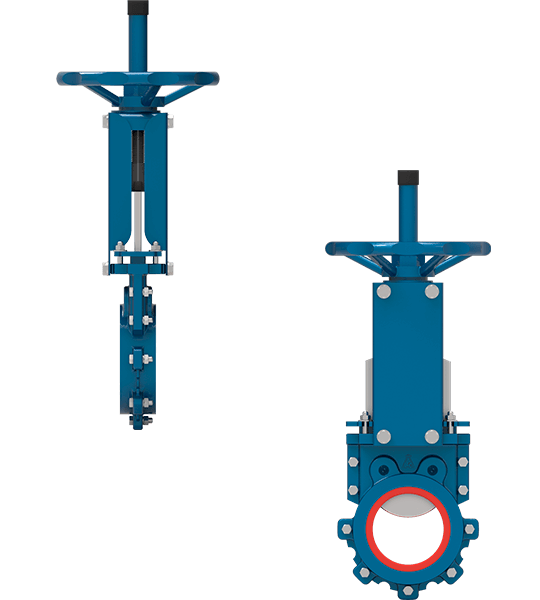

Конструкция шиберной задвижки модели AK KGV 08 представляет собой двухсоставной корпус с цельным уплотнением из полиуретана.

Данное исполнение позволяет применять задвижку на высокоабразивных средах и значительно сокращает интервал сервисного обслуживания. Конструкцией задвижки предусмотрено свободное прохождение рабочей среды без застойных зон, без риска скапливания мелких абразивных частиц в нижней части корпуса.
Конструктивные особенности модели
Торцевое монолитное полиуретановое уплотнение, двухсторонняя герметичность
Разборный двухсоставной корпус
Полный проход
Высокая стойкость задвижки к высокоабразивным средам благодаря уплотнению "PU" и  отсутствию контакта рабочей среды с корпусом задвижки

Технические характеристики

Преимущества в деталях

Условный диаметр
от DN50 до DN800
Условное давление
PN10, PN16
Температура рабочей среды
-20°С ... +100°С
Направление потока среды
двухстороннее
Установочное положение
Любое, кроме приводным устройством вниз
Класс герметичности
«А» (ГОСТ 9544-2015)
Климатическое исполнение
«У», «ХЛ», «УХЛ», «Т», «ТМ» (ГОСТ 15150)
Типы управления
—
ручной (штурвал)
—
ручной редуктор
—
пневматический привод
—
электрический привод
Гарантийный срок эксплуатации
12 месяцев
Средний ресурс работы
2500 циклов
Гарантийная наработка
Не менее 1000 циклов

Рабочая среда

—
Вода
—
Пар
—
Щелочи
—
Кислоты
—
Абразивные примеси
—
Высокотемпературные газы
—
Конденсат
—
Нефтепродукты

Материалы основных деталей

Патрубок
прокрутка
Материал
Температура рабочей среды
Применение
PU
-20С ... +100С
нефтепродукты, медицинские реагенты, высокоабразивные среды
Корпус
прокрутка
Материал
Температура рабочей среды
Применение
GGG40 / ВЧ40
-20С ... +100С
WCB / ст.25Л
-20С ... +100С
AISI304 / ст.12Х18Н9
-20С ... +100С
AISI316L / ст.08Х18Н10
-20С ... +100С
AISI316 / ст.08Х17Н13М2
-20С ... +100С
AISI316Ti / ст.10Х17Н13М2Т
-20С ... +100С
Шибер
прокрутка
Материал
Температура рабочей среды
Применение
AISI316Ti / ст.10Х17Н13М2Т
-20С ... +100С
химические агрессивные среды, нефтепродукты, вода
AISI304 / ст.12Х18Н9
-20С ... +100С
химические агрессивные среды, нефтепродукты, вода
AISI316Ti / ст.10Х17Н13М2Т
-20С ... +100С
химические агрессивные среды, нефтепродукты, вода
По желанию заказчика, взависимости от технического задания, мы можем рассмотреть производство шиберной задвижки AK KGV 08 из других материалов.

Чертежи и габаритные размеры

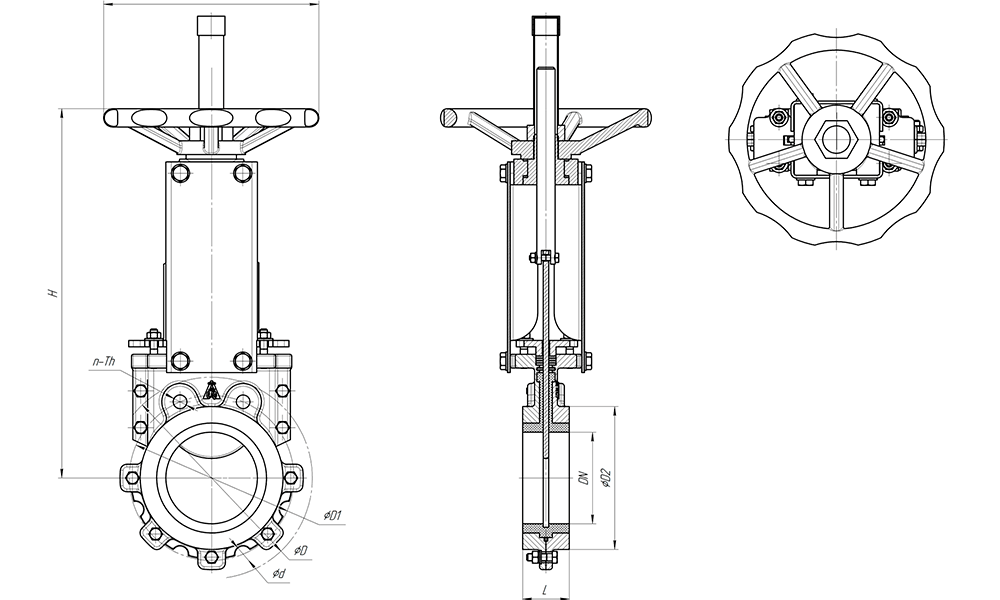

Чертежи шиберной задвижки AK KGV 08
Таблица основных размеров
Условное давление PN10
прокрутка
DN,
мм
Размеры, мм
D
D1
D2
D0
H
L
d
n - Th
Крутящий
момент*, Н*м
Монтажная площадка по ISO5211
Диаметр штока,
тип и шаг резьбы
Масса
(без привода), кг
50
165
125
99
180
265
48
18
4-M16
-
-
-
-
65
185
145
118
200
290
48
18
4-M16
-
-
-
-
80
200
160
132
200
330
51
18
8-M16
-
-
-
-
100
220
180
156
240
360
51
18
8-M16
-
-
-
-
125
250
210
184
260
400
57
18
8-M16
-
-
-
-
150
285
240
211
280
450
57
23
8-M20
-
-
-
-
200
340
295
266
300
530
70
23
8-M20
-
-
-
-
250
395
350
319
320
595
70
23
12-M20
-
-
-
-
300
445
400
370
350
660
76
23
12-M20
-
-
-
-
350
505
460
429
400
760
76
23
16-M20
-
-
-
-
400
565
515
480
450
850
89
27
16-M24
-
-
-
-
450
615
565
530
500
940
89
27
20-M24
-
-
-
-
По запросу предоставляются табличные значения по DN500 .... DN800
* — крутящий момент с фактором безопасности
Рабочее давление в зависимости от диаметра
DN, мм
PN, МПа (Бар)
50 - 200
1,6 (16)
250 - 400
1,0 (10)
DN, мм
PN, МПа (Бар)
450 - 600
1,0 (8)
650 - 800
0,6 (6)

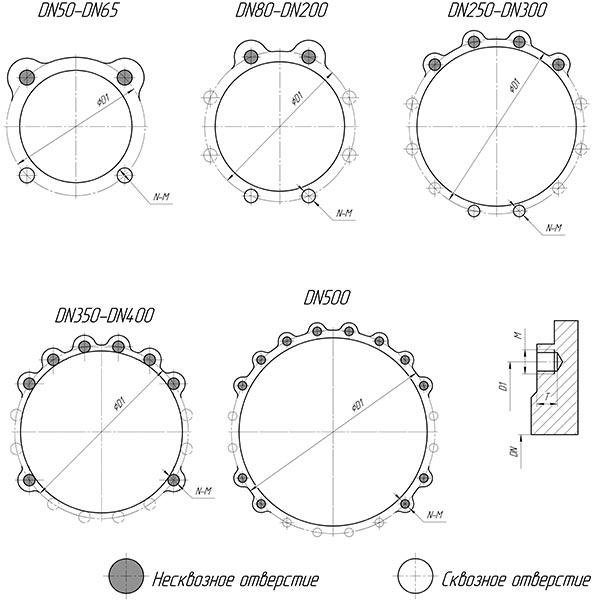

Параметры сквозных и несквозных отверстий для подбора крепежа
Условное давление PN10
прокрутка
DN, мм
Размеры, мм
D1
N
M
T
Несквозное отверстие
Сквозное отверстие
50
125
4
M16
13
2
2
65
145
4
M16
13
2
2
80
160
8
M16
13
2
6
100
180
8
M16
13
2
6
125
210
8
M16
16
2
6
150
240
8
M16
16
2
6
200
295
8
M20
20
2
6
250
350
12
M20
20
4
8
300
400
12
M20
20
4
8
350
460
16
M20
20
8
8
400
515
16
M24
24
10
6
450
565
20
M24
24
12
8
По запросу предоставляются табличные значения по DN500 .... DN800
купить AK kgv 06 шиберную задвижку

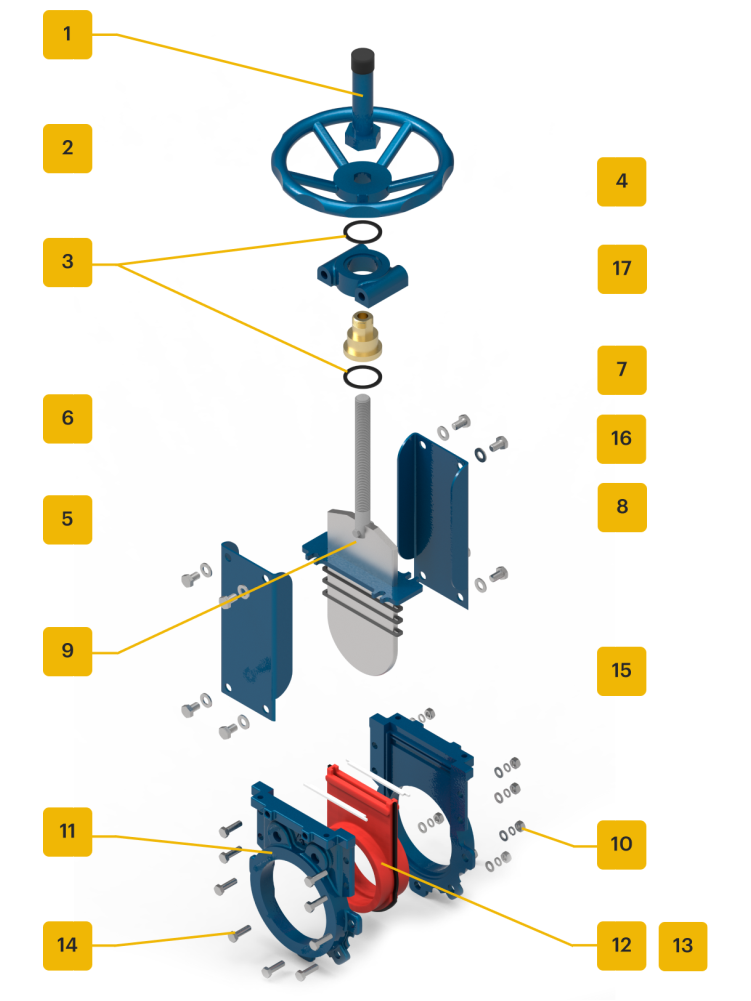

Разнесенный вид поворотного дискового затвора AK KGV 08
№
Наименование
1
Защитный кожух
2
Штурвал
3
Подшипник
4
Монтажная площадка
5
Бугель
6
Шпиндель
7
Болт и гайка
8
Сальниковая набивка
9
Нож
10
Гайка
11
Корпус
12
Уплотнение
13
Уплотнение по корпусу
14
Болт и гайка
15
Скребок
16
Крышка сальника
17
Болт
