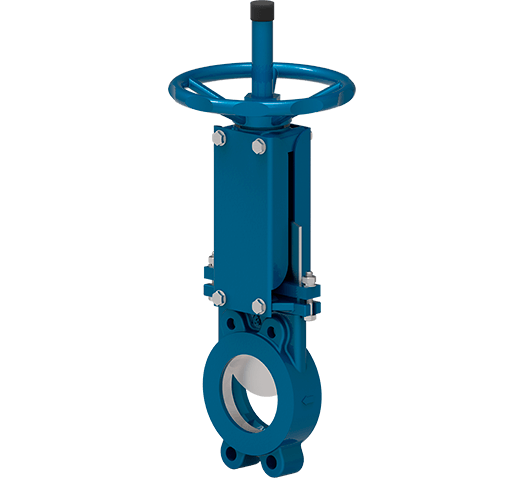

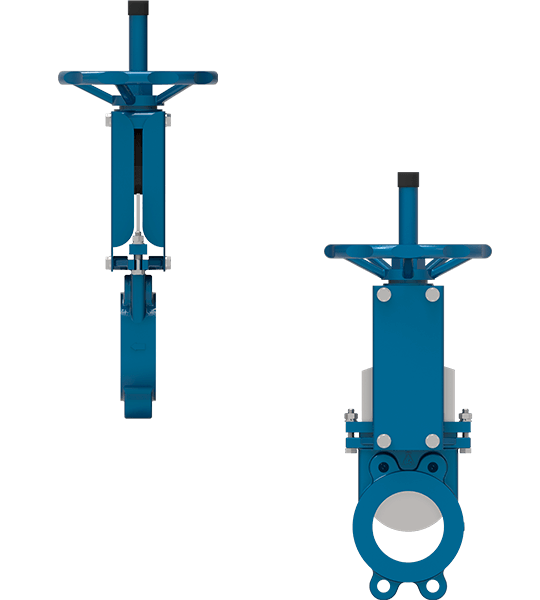

Корпус шиберной задвижки модели AK KGV 01 имеет
литую неразборную конструкцию с O-образным седлом.
Уплотнение надежно зафиксировано в корпусе при
помощи металлического фиксирующего кольца. К преимуществам данной модели можно отнести ремонтопригодность
и возможность установки промывочной линий в нижней части корпуса для избежания заклинивания задвижки в
случае работы у условиях высокоабразинвых сред.
Конструктивные особенности модели
Одностороннее уплотнение
Монолитный корпус
Полный проход
Возможность установки промывочной линии в нижней части корпуса
Большой выбор по материалам уплотнения и сальниковой набивки

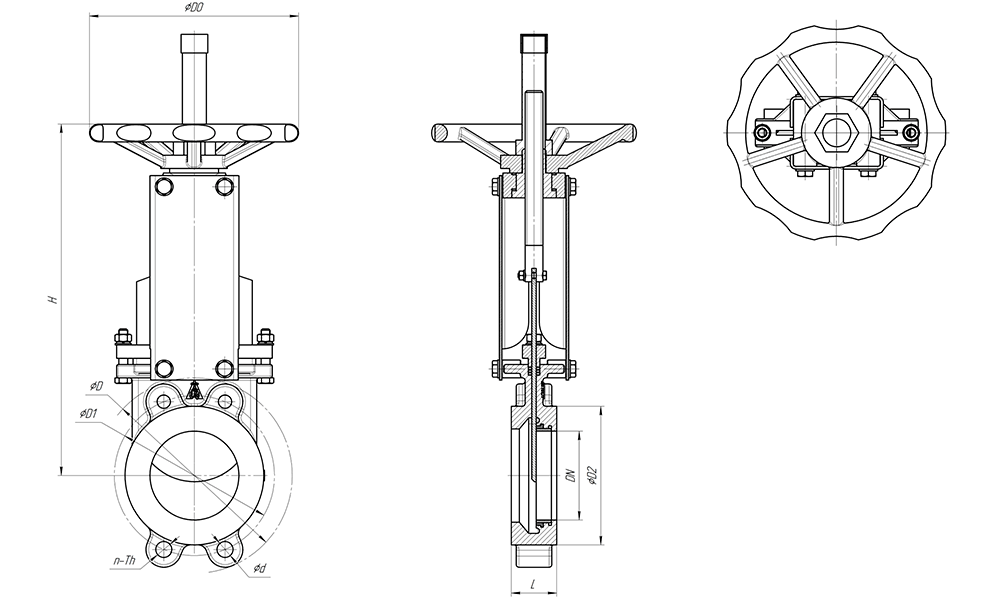

Технические характеристики

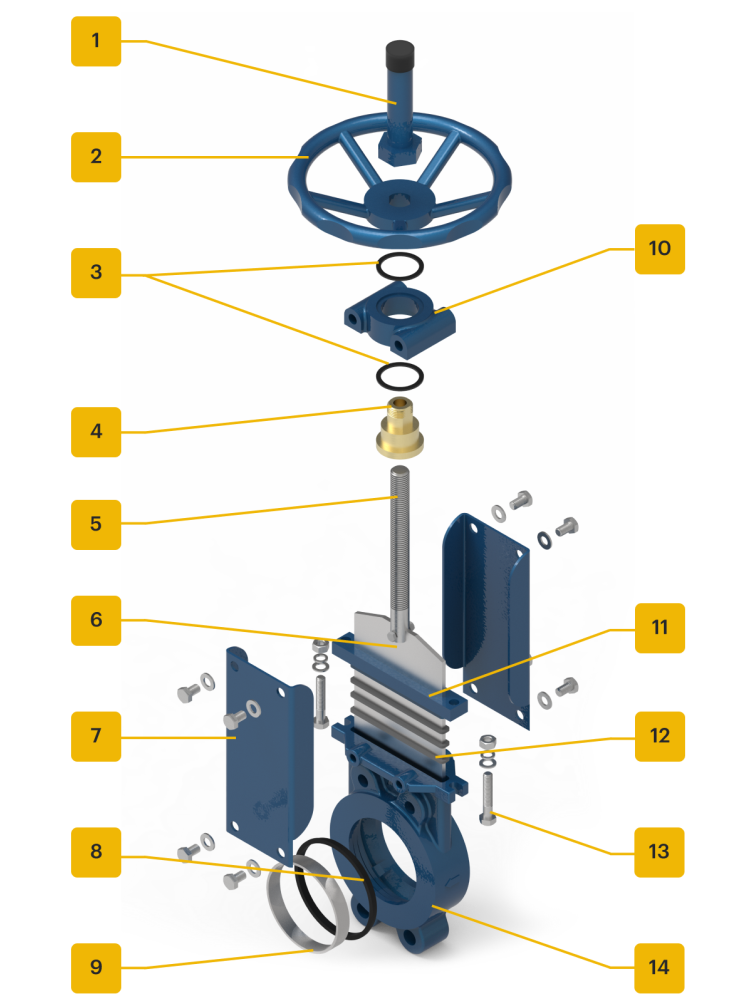

Преимущества в деталях

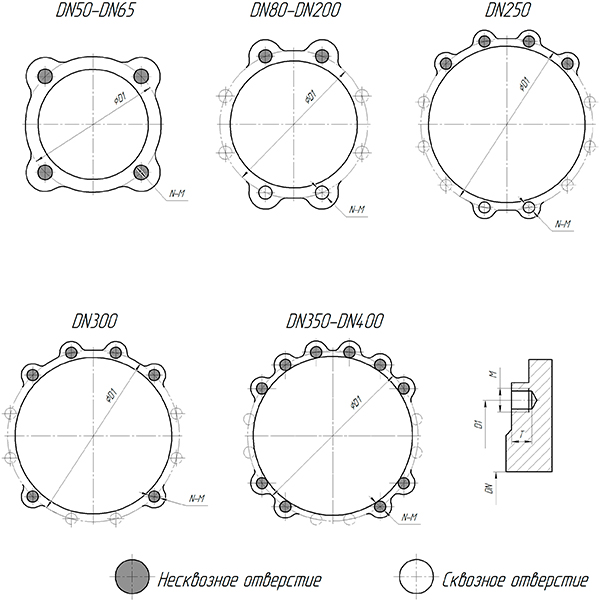

Условный диаметр
от DN50 до DN1400
Условное давление
PN10, PN16
Температура рабочей среды
-60°С ... +300°С
Направление потока среды
одностороннее, по стрелке на корпусе
Установочное положение
Любое, кроме приводным устройством вниз
Класс герметичности
«А» (ГОСТ 9544-2015)
Климатическое исполнение
«У», «ХЛ», «УХЛ», «Т», «ТМ» (ГОСТ 15150)
Типы управления
—
ручной (штурвал)
—
ручной редуктор
—
пневматический привод
—
электрический привод
Гарантийный срок эксплуатации
12 месяцев
Средний ресурс работы
2500 циклов
Гарантийная наработка
Не менее 1000 циклов
Рабочая среда
—
Вода
—
Пар
—
Щелочи
—
Кислоты
—
Абразивные примеси
—
Высокотемпературные газы
—
Конденсат
—
Нефтепродукты
Материалы основных деталей
Патрубок
прокрутка
Материал
Температура рабочей среды
Применение
EPDM
-30С ... +130С
вода, пар, щелочи, кислоты, абразивные среды
NBR
-30С ... +100С
нефтепродукты, дизельное топливо, минеральные масла, пропан, бутан,
абразивные среды
FKM (Viton)
-40С ... +200С
химические агрессивные среды, минеральные масла и жиры, бензин, горячая вода,
абразивные среды
Металл
химические агрессивные среды, абразивные среды, вязкие среды
Корпус
прокрутка
Материал
Температура рабочей среды
Применение
GGG40 / ВЧ40
-20С ... +130С
вода, неагрессивные среды
WCB / ст.25Л
-30С ... +300С
вода, пар, нефтепродукты
2205
-60С ... +300С
химические агрессивные среды, нефтепродукты, вода
AISI304 / ст.12Х18Н9
-60С ... +300С
химические агрессивные среды, нефтепродукты, вода
AISI316 / ст.08Х17Н13М2
-60С ... +300С
химические агрессивные среды, нефтепродукты, вода
AISI316L / ст.08Х18Н10
-60С ... +300С
химические агрессивные среды, нефтепродукты, вода
Шибер
прокрутка
Материал
Температура рабочей среды
Применение
2205
-60С ... +300С
химические агрессивные среды, нефтепродукты, вода
AISI316 / ст.08Х17Н13М2
-60С ... +300С
химические агрессивные среды, нефтепродукты, вода
AISI310 / ст.20Х23Н18
-60С ... +300С
химические агрессивные среды, минеральные масла и жиры, бензин, вода
AISI316L / ст.08Х18Н10
-60С ... +300С
высокотемпературные газы, конденсат, нефтепродукты, вода
AISI304 / ст.12Х18Н9
-60С ... +300С
высокотемпературные газы, конденсат, нефтепродукты, вода, абразивные среды
