Гарантийный срок
эксплуатации от 1 года
Гарантия лучшей
цены на рынке
Срок изготовления
от 10 рабочих дней
Полный пакет
документов

Нужна 3D модель? Напиши нам и мы вышлем

Технические характеристики

Преимущества в деталях

Условный диаметр
от DN100 до DN1200
Условное давление
от PN6 до PN40
Температура рабочей среды
-30°С ... +700°С
Тип присоединения
под приварку, фланцевый, со свободными фланцами
Гарантийный срок эксплуатации
от 12 до 24 месяцев

Рабочая среда

—
Вода
—
Пар
—
Нефтепродукты
—
Газ
—
Химическая среда
—
Криогенная среда
—
Трансформаторное масло

Материалы основных деталей

Фланцы
прокрутка
Материал
Температура рабочей среды
Применение
08Х18Н10Т
-30С ... +700С
08Х18Н10
-30С ... +700С
ст.20
-30С ... +700С
ст.3сп
-30С ... +700С
09Г2С
-30С ... +700С
17Г1С
-30С ... +700С
Гофра
прокрутка
Материал
Температура рабочей среды
Применение
AISI304 / 08Х18Н10
-30С ... +700С
химические агрессивные среды, нефтепродукты, вода
AISI321 / 08Х18Н10Т
-30С ... +700С
химические агрессивные среды, нефтепродукты, вода
AISI310L / 08Х17Н13М2
-30С ... +700С
химические агрессивные среды, нефтепродукты, вода
Патрубки
прокрутка
Материал
Температура рабочей среды
Применение
08Х18Н10Т
-30С ... +700С
08Х18Н10
-30С ... +700С
ст.20
-30С ... +700С
ст.3сп
-30С ... +700С
09Г2С
-30С ... +700С
17Г1С
-30С ... +700С

Чертежи и габаритные размеры

Чертежи осевого сильфонного компенсатора AK EBX (под приварку)
Таблица основных размеров
Условное давление PN6
прокрутка
DN,
мм
Рабочий ход,
мм
Строительная длина (L),
мм
Осевая жесткость,
Н/мм
Эффективная площадь,
см²
Масса,
кг
100
+/- 30
400
139
117
4
125
+/- 30
390
143
174
5
150
+/- 30
380
160
243
6
200
+/- 30
350
116
466
10
250
+/- 30
350
148
675
14
300
+/- 30
390
314
941
18
300
+/- 60
520
169
941
22
350
+/- 30
370
373
1248
21
350
+/- 60
500
186
1248
25
400
+/- 30
380
355
1584
24
400
+/- 60
500
194
1584
28
450
+/- 30
390
621
2006
29
450
+/- 60
510
339
2006
36
500
+/- 30
400
620
2449
37
500
+/- 60
530
338
2449
45
600
+/- 30
380
800
3415
41
600
+/- 60
510
400
3415
51
700
+/- 30
300
959
4401
53
700
+/- 60
570
480
4401
64
700
+/- 80
660
369
4401
71
800
+/- 30
440
906
5683
67
800
+/- 60
560
504
5683
78
800
+/- 80
650
378
5683
86
900
+/- 30
410
990
7142
79
900
+/- 60
550
495
7142
92
900
+/- 80
610
396
7142
99
1000
+/- 30
420
1224
8798
112
1000
+/- 60
520
699
8798
131
1000
+/- 80
590
544
8798
143
1200
+/- 30
420
1289
12548
131
1200
+/- 60
520
737
12548
152
1200
+/- 80
590
573
12548
166

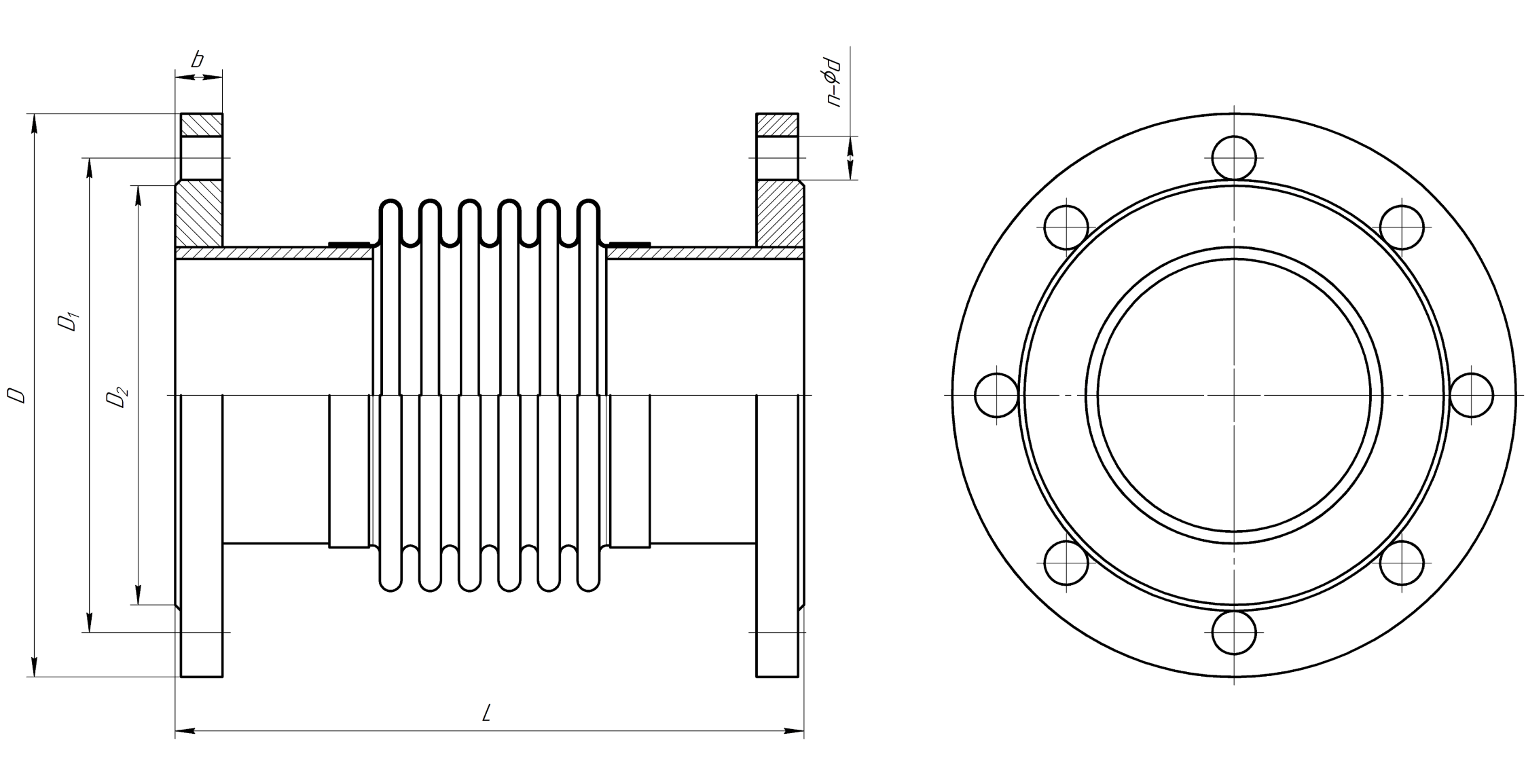

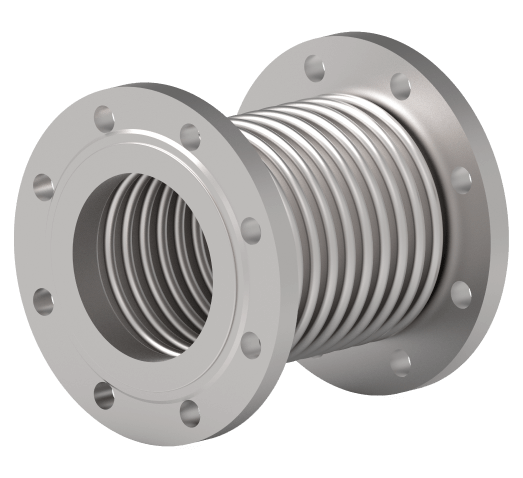

Чертежи осевого сильфонного компенсатора AK EBX (фланцевый)
Таблица основных размеров
Условное давление PN6
прокрутка
DN,
мм
Рабочий ход,
мм
Строительная длина (L),
мм
Осевая жесткость,
Н/мм
Эффективная площадь,
см²
Масса,
кг
100
+/- 30
310
139
117
9
125
+/- 30
310
143
174
12
150
+/- 30
300
160
243
14
200
+/- 30
270
116
466
19
250
+/- 30
280
148
675
26
300
+/- 30
320
314
941
34
300
+/- 60
440
169
941
37
350
+/- 30
340
373
1248
44
350
+/- 60
480
186
1248
48
400
+/- 30
360
355
1584
51
400
+/- 60
480
194
1584
55
450
+/- 30
360
621
2006
60
450
+/- 60
480
339
2006
67
500
+/- 30
370
620
2449
72
500
+/- 60
500
338
2449
80
600
+/- 30
360
800
3415
88
600
+/- 60
490
400
3415
98
700
+/- 30
370
959
4401
116
700
+/- 60
520
480
4401
127
700
+/- 80
600
369
4401
134
800
+/- 30
380
906
5683
145
800
+/- 60
510
504
5683
156
800
+/- 80
600
378
5683
164
900
+/- 30
360
990
7142
172
900
+/- 60
490
495
7142
185
900
+/- 80
560
396
7142
192
1000
+/- 30
370
1224
8798
216
1000
+/- 60
480
699
8798
235
1000
+/- 80
550
544
8798
247
1200
+/- 30
370
1289
12548
308
1200
+/- 60
480
737
12548
329
1200
+/- 80
540
573
12548
343

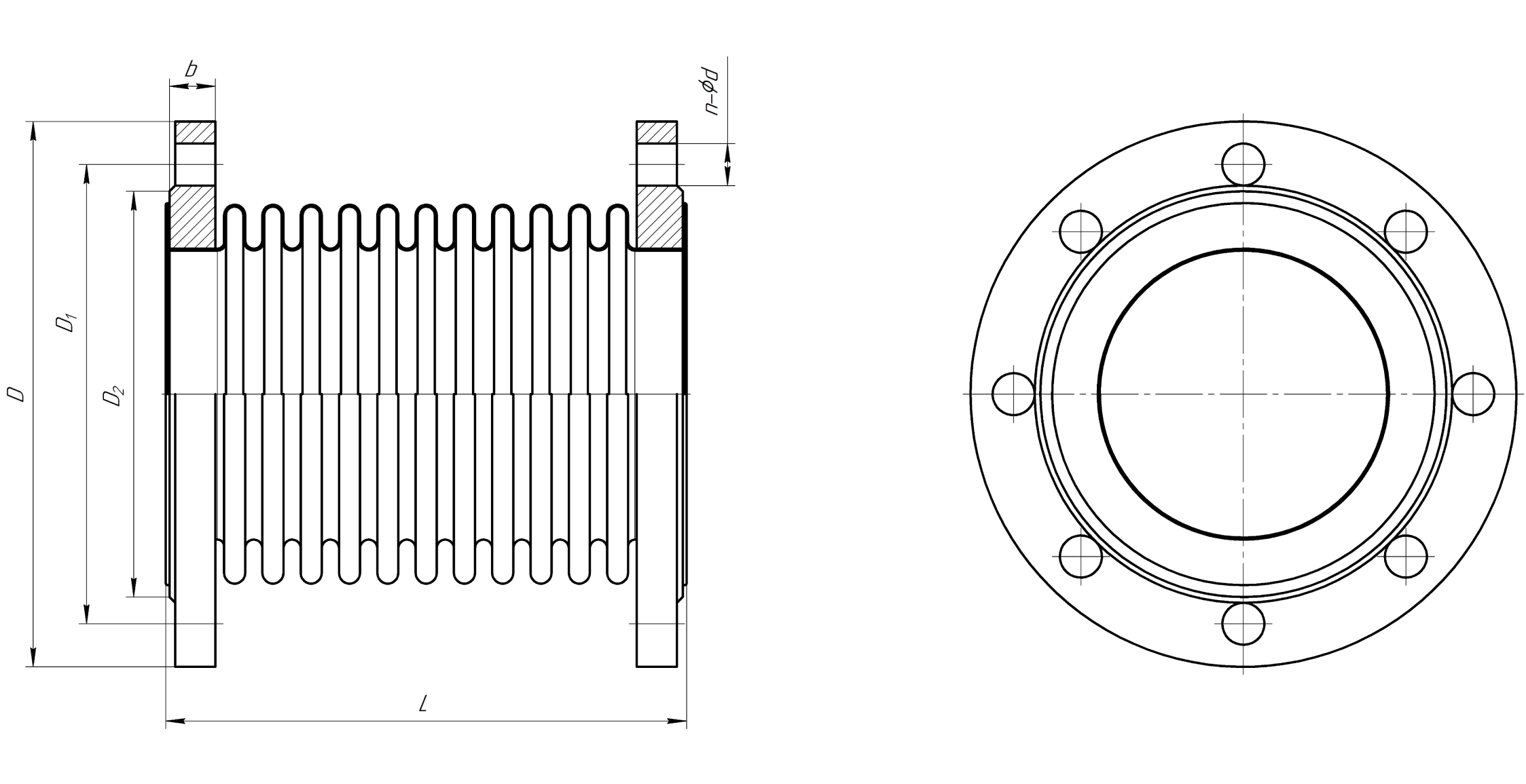

Чертежи осевого сильфонного компенсатора AK EBX (со свободными фланцами)
Таблица основных размеров
Условное давление PN6
прокрутка
DN,
мм
Рабочий ход,
мм
Строительная длина (L),
мм
Осевая жесткость,
Н/мм
Эффективная площадь,
см²
Масса,
кг
100
+/- 30
200
139
117
8
125
+/- 30
195
143
174
10
150
+/- 30
190
160
243
12
200
+/- 30
155
116
466
15
250
+/- 30
165
148
675
19
300
+/- 30
205
314
941
25
купить осевой сильфонный компенсатор

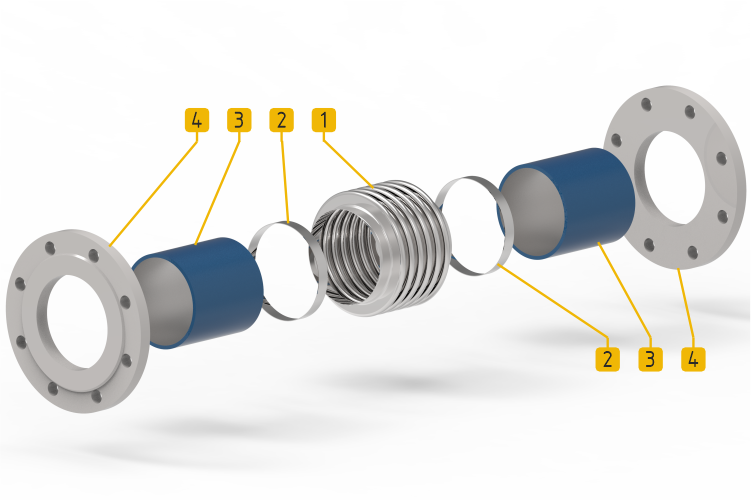

Разнесенный вид осевой сильфонный компенсатор AK EBX
№
Наименование
1
Сильфон
2
Упорное кольцо
3
Патрубок
4
Фланец
