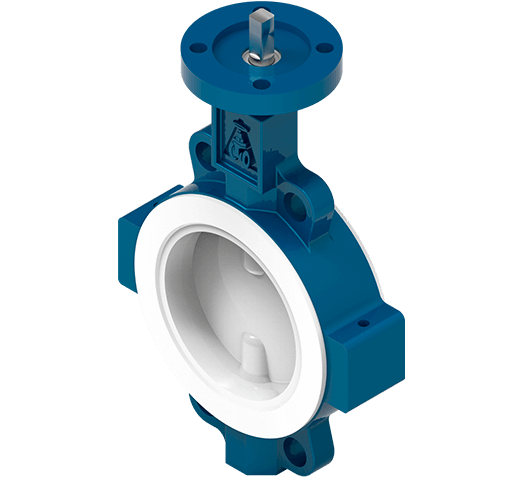

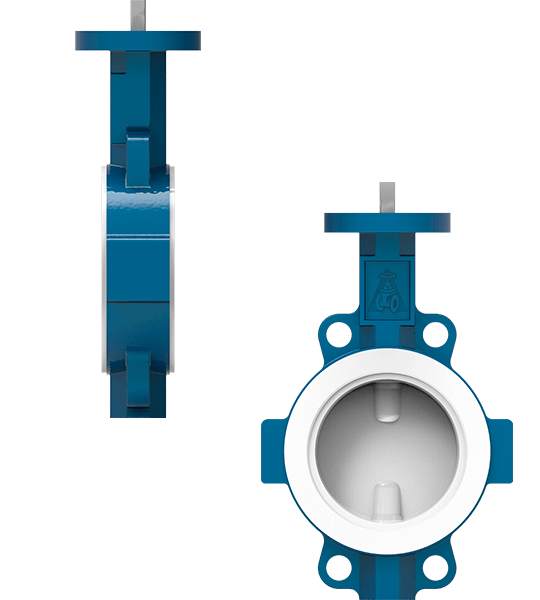

Затвор дисковый трехэксцентриковый модель AK BTV 06 применяется для регулирования и отсекания потока рабочей среды.

Характерной особенностью затвора является его высокопроизводитель (высокая цикличность работы по сравнению с затворы с симметричным диском). Принцип тройного эксцентриситета позволяет избежать трения в процессе открытия и закрытия затвора, а также обеспечивает равномерное прижатие по всему периметру седла затвора. Данная конструкция затвора позволяет использовать их при высоких температурах.

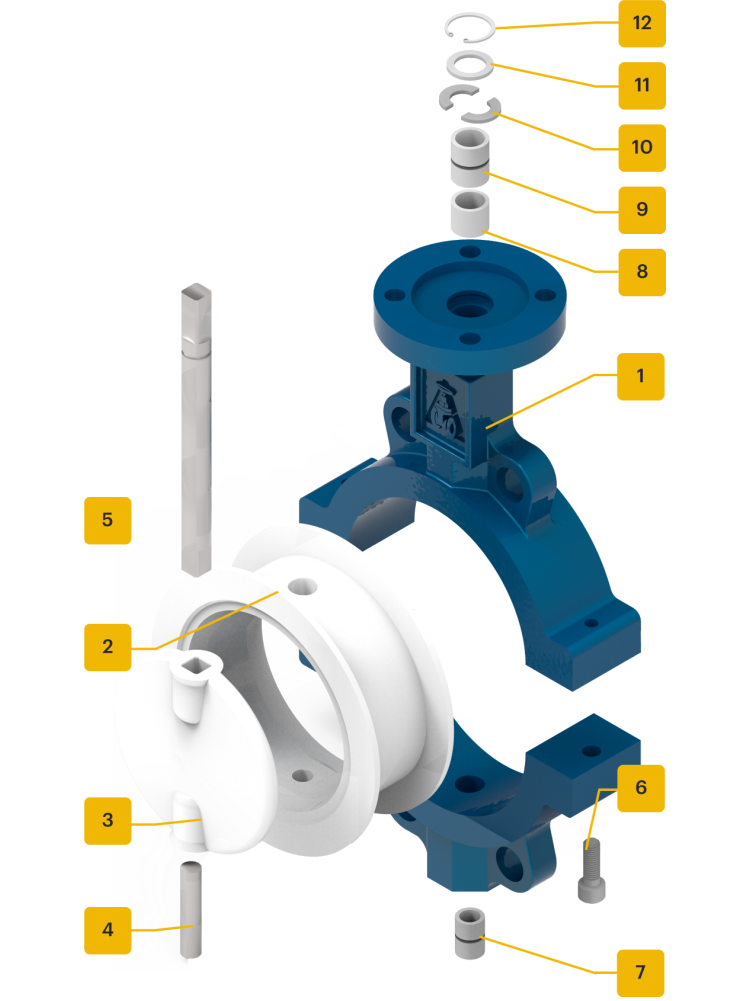

Конструктивные особенности модели
Уплотнение "металл/металл" на высокие температуры до +600С
Уплотнение "металл/графит" для обеспечения класса герметичности "А" в одном либо двух направлениях
Сменное графитовое либо металлическое уплотнительное кольцо
Малый крутящий момент (для подбора привода)
Наличие большого выбора материалов корпуса и диска для использования на агрессивные среды
Высокая цикличность работы по сравнению с затворами с симметричным диском
Конструкция затвора с выносными подшипниками для высоких температур

Технические характеристики

Преимущества в деталях

Условный диаметр
от DN50 до DN2000
Условное давление
от PN6 до PN100
Температура рабочей среды
-196°С ... +600°С
Тип присоединения
фланцевое, межфланцевое, под приварку
Класс герметичности
«А», «B» (ГОСТ 9544-2015)
Климатическое исполнение
«У3», «ХЛ3,5», «УХЛ3,4,5», «Т», «ТМ» (ГОСТ 15150)
Установочное положение
Любое, кроме приводным устройством вниз
Типы управления
ручной (рукоядка)
ручной редуктор
пневматический привод
электрический привод
Направление подачи рабочей среды
в обе стороны
Гарантийный срок эксплуатации
12 месяцев
Средний ресурс работы
4000 циклов
Гарантийная наработка
Не менее 2000 циклов

Рабочая среда

Вода
Морская вода
Загрязненная вода
Воздух
Пар
Маслопродукты
Нефтепродукты
Щелочи
Кислоты
Агрессивные химические среды
Соли

Материалы основных деталей

Уплотнение
прокрутка
Материал
Температура рабочей среды
Применение
AISI304 + графит / ст.12Х18Н9 + графит
425С
вода, загрязненная вода, воздух, пар, маслопродукты, нефтепродукты, масла, слабые кислоты и щелочи, агрессивные химические среды
AISI316 + графит / ст.08Х17Н13М2 + графит
425С
вода, загрязненная вода, воздух, пар, маслопродукты, нефтепродукты, масла, слабые кислоты и щелочи, агрессивные химические среды
2205 + графит / ст.03Х22Н5АМ2 + графит
310С
вода, загрязненная вода, воздух, пар, маслопродукты, нефтепродукты, масла, слабые кислоты и щелочи, агрессивные химические среды, морская вода, соли
Металл
600С
вода, загрязненная вода, воздух, пар, маслопродукты, нефтепродукты, масла, слабые кислоты и щелочи, агрессивные химические среды, морская вода, соли
Корпус
прокрутка
Материал
Температура рабочей среды
Применение
A216 WCB / ст.25Л
-29С ... +425С
вода, пар, нефтепродукты
AISI304 / ст.12Х18Н9
-196С ... +425С
химически агрессивные среды, минеральные масла и жиры, бензин, горячая вода, абразивные среды
AISI316 / ст.08Х17Н13М2
-196С ... +425С
химически агрессивные среды, минеральные масла и жиры, бензин, горячая вода
AISI316Ti / ст.10Х17Н13М2Т
-196С ... +425С
химически агрессивные среды, серная кислота, нефтепродукты
AISI904L / ст.06ХН28МДТ
-196С ... +425С
химически агрессивные среды, фосфорная кислота, нефтепродукты
LCB / ст.30Л
-45С ... +340С
вода, пар, нефтепродукты
Диск
прокрутка
Материал
Температура рабочей среды
Применение
A216 WCB / ст.25Л
-29С ... +425С
вода, пар, нефтепродукты
AISI304 / ст.12Х18Н9
-196С ... +425С
химически агрессивные среды, минеральные масла и жиры,
бензин, горячая вода, абразивные среды
AISI316 / ст.08Х17Н13М2
-196С ... +425С
химически агрессивные среды, минеральные масла и жиры, бензин, горячая вода
AISI316Ti / ст.10Х17Н13М2Т
-196С ... +425С
химически агрессивные среды, серная кислота, нефтепродукты
AISI904L / ст.06ХН28МДТ
-196С ... +425С
химически агрессивные среды, фосфорная кислота, нефтепродукты
LCB / ст.30Л
-45С ... +340С
вода, пар, нефтепродукты
По желанию заказчика, взависимости от технического задания, мы можем рассмотреть производство поворотного дискового затвора AK BTV 06 из других материалов.

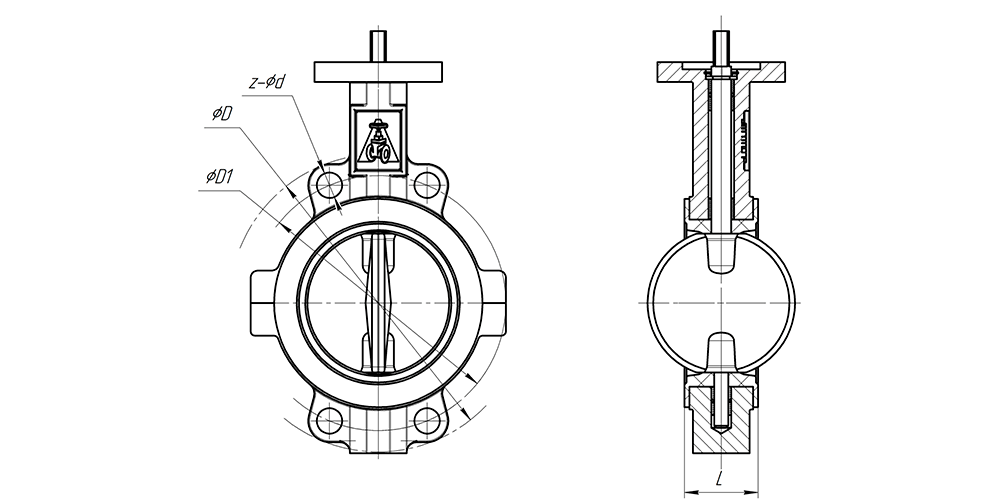

Чертежи и габаритные размеры

Чертежи поворотного дискового затвора AK BTV 06
Таблица основных размеров
Условное давление PN16
прокрутка
По запросу предоставляются табличные значения по DN500 .... DN1400
* — крутящий момент с фактором безопасности
