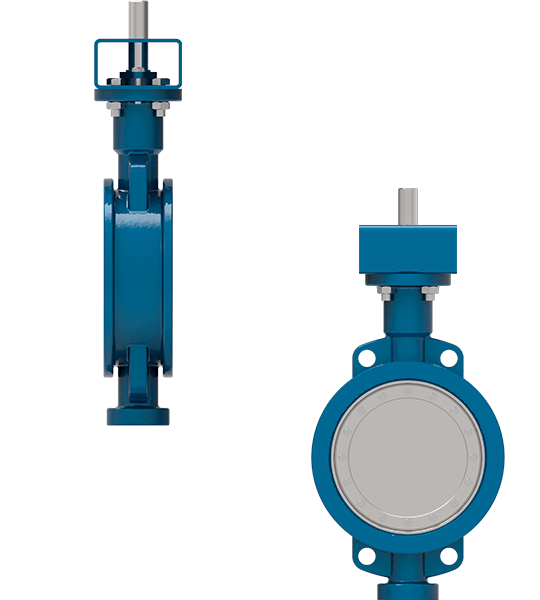

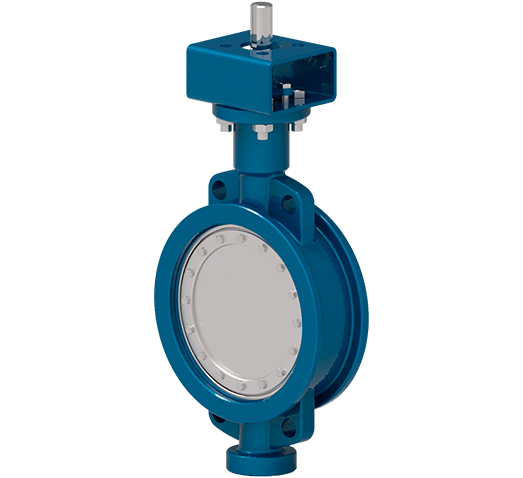

Затвор дисковый трехэксцентриковый модель AK BTV 06
применяется для регулирования и отсекания потока рабочей среды.
Характерной особенностью
затвора является его высокопроизводитель (высокая цикличность работы по сравнению с затворы с симметричным
диском). Принцип тройного эксцентриситета позволяет избежать трения в процессе открытия и закрытия
затвора, а также обеспечивает равномерное прижатие по всему периметру седла затвора. Данная конструкция
затвора позволяет использовать их при высоких температурах.
Конструктивные особенности модели
Уплотнение "металл/металл" на высокие температуры до +600С
Уплотнение "металл/графит" для обеспечения класса герметичности
"А" в одном либо двух направлениях
Сменное графитовое либо металлическое уплотнительное кольцо
Малый крутящий момент (для подбора привода)
Наличие большого выбора материалов корпуса и диска для использования на
агрессивные среды
Высокая цикличность работы по сравнению с затворами с симметричным диском
Конструкция затвора с выносными подшипниками для высоких температур
Технические характеристики
Преимущества в деталях
Условный диаметр
от DN50 до DN2000
Условное давление
от PN6 до PN100
Температура рабочей среды
-196°С ... +600°С
Тип присоединения
фланцевое, межфланцевое, под приварку
Класс герметичности
«А», «B» (ГОСТ 9544-2015)
Климатическое исполнение
«У3», «ХЛ3,5», «УХЛ3,4,5», «Т», «ТМ» (ГОСТ 15150)
Установочное положение
Любое, кроме приводным устройством вниз
Типы управления
—
ручной (рукоядка)
—
ручной редуктор
—
пневматический привод
—
электрический привод
Направление подачи рабочей среды
—
в обе стороны
Гарантийный срок эксплуатации
12 месяцев
Средний ресурс работы
4000 циклов
Гарантийная наработка
Не менее 2000 циклов
Рабочая среда
—
Вода
—
Морская вода
—
Загрязненная вода
—
Воздух
—
Пар
—
Маслопродукты
—
Нефтепродукты
—
Щелочи
—
Кислоты
—
Агрессивные химические среды
—
Соли
Материалы основных деталей
Уплотнение
прокрутка
Материал
Температура рабочей среды
Применение
AISI304 + графит / ст.12Х18Н9 + графит
425С
вода, загрязненная вода, воздух, пар, маслопродукты, нефтепродукты, масла,
слабые кислоты и щелочи, агрессивные химические среды
AISI316 + графит / ст.08Х17Н13М2 + графит
425С
вода, загрязненная вода, воздух, пар, маслопродукты, нефтепродукты, масла,
слабые кислоты и щелочи, агрессивные химические среды
По желанию заказчика, взависимости от технического задания, мы можем рассмотреть
производство поворотного дискового затвора AK BTV 06 из других материалов.

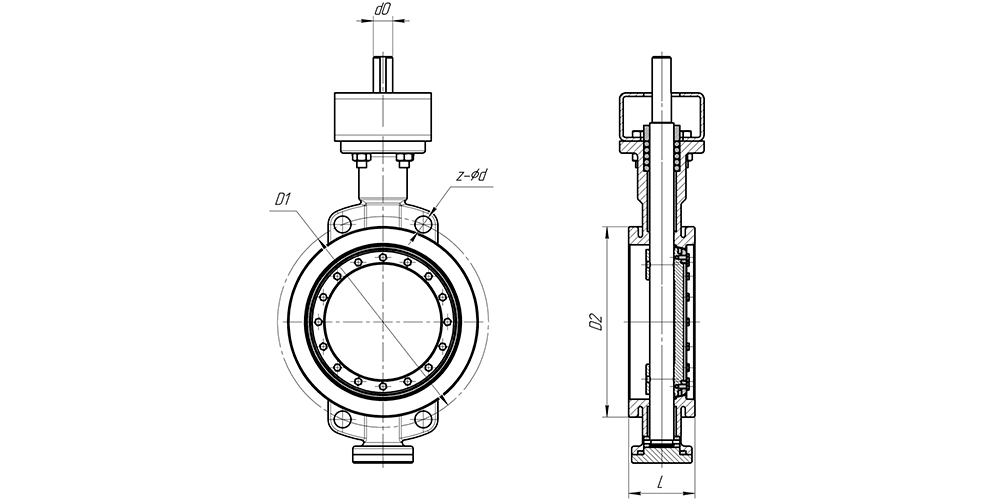

Чертежи и габаритные размеры
Чертежи поворотного дискового затвора AK BTV 06
Таблица основных размеров
Условное давление PN16
прокрутка
DN, мм
L, мм
D1, мм
D2, мм
Z-⌀d
ISO5211
d0, мм
80
64
160
138
8-⌀18
F07
16
100
64
180
158
8-⌀18
F07
18
125
70
210
188
8-⌀18
F10
22
150
76
240
212
8-⌀22
F10
25
200
89
295
268
12-⌀22
F10
25
250
114
355
320
12-⌀26
F12
35
300
114
410
378
12-⌀26
F12
35
350
127
470
438
16-⌀24
F14
45
400
140
525
490
16-⌀27
F16
50
450
152
585
550
20-⌀27
F16
50
По запросу предоставляются табличные значения по DN500 .... DN1400
* — крутящий момент с фактором безопасности
Разнесенный вид поворотного дискового затвора AK BVT 06
№
Наименование
1
Корпус
2
Диск
3
Уплотнение по корпусу
4
Уплотнение по диску
5
Прижимная пластина
6
Винт
7
Втулка
8
Стопорное кольцо
9
Уплотнительное кольцо
10
Стопорное кольцо
11
Прокладка
12
Нижняя крышка
13
Винт
14
Сальниковая набивка
15
Крышка сальника
16
Винт
17
Болт
18
Гайка
19
Монтажная площадка
20
Шток
21
Штифт
