Гарантийный срок
эксплуатации от 1 года
Гарантия лучшей
цены на рынке
Срок изготовления
от 10 рабочих дней
Полный пакет
документов

Нужна 3D модель? Напиши нам и мы вышлем

Технические характеристики

Преимущества в деталях

Условный диаметр
от DN100 до DN1200
Условное давление
от PN2,5 до PN25
Температура рабочей среды
-30°С ... +300°С
Тип присоединения
под приварку, фланцевый
Гарантийный срок эксплуатации
от 12 до 24 месяцев

Рабочая среда

—
Вода
—
Пар
—
Нефтепродукты
—
Газ
—
Химическая среда
—
Криогенная среда
—
Трансформаторное масло

Материалы основных деталей

Фланцы
прокрутка
Материал
Температура рабочей среды
Применение
08Х18Н10Т
-30С ... +300С
08Х18Н10
-30С ... +300С
ст.20
-30С ... +300С
ст.3сп
-30С ... +300С
09Г2С
-30С ... +300С
17Г1С
-30С ... +300С
Гофра
прокрутка
Материал
Температура рабочей среды
Применение
AISI304 / 08Х18Н10
-30С ... +300С
химические агрессивные среды, нефтепродукты, вода
AISI321 / 08Х18Н10Т
-30С ... +300С
химические агрессивные среды, нефтепродукты, вода
AISI310L / 08Х17Н13М2
-30С ... +300С
химические агрессивные среды, нефтепродукты, вода
Патрубки
прокрутка
Материал
Температура рабочей среды
Применение
08Х18Н10Т
-30С ... +300С
08Х18Н10
-30С ... +300С
ст.20
-30С ... +300С
ст.3сп
-30С ... +300С
09Г2С
-30С ... +300С
17Г1С
-30С ... +300С

Чертежи и габаритные размеры

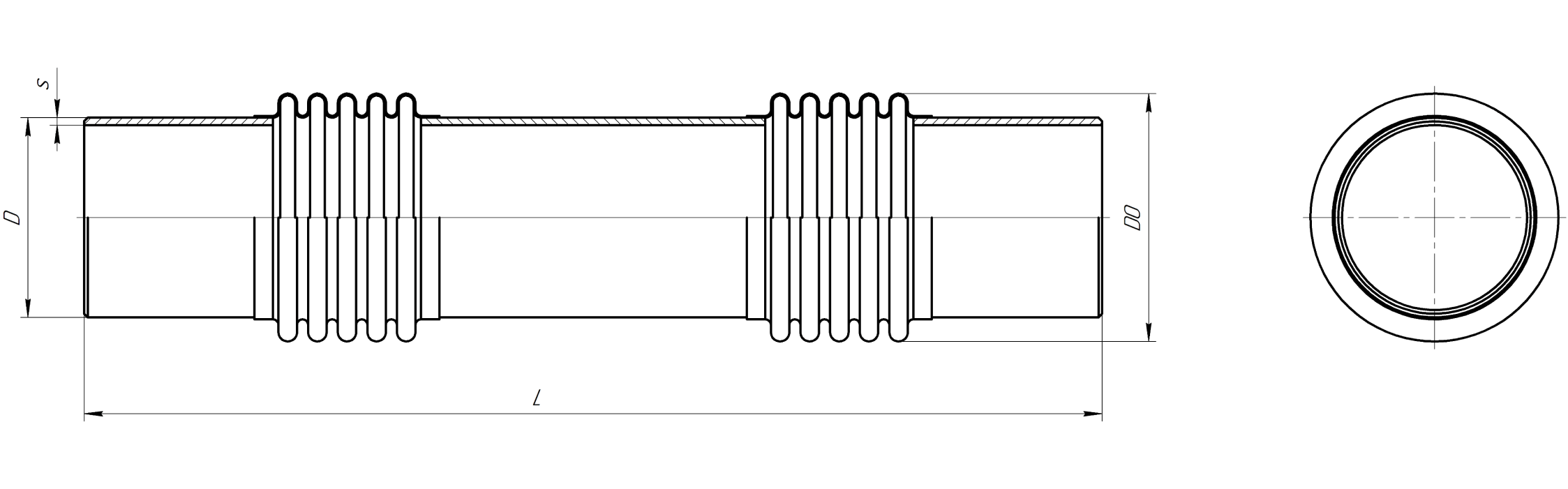

Чертежи сдвигового двухсекционного сильфонного компенсатора AK EBY (без тяг, под приварку)
Таблица основных размеров
Условное давление PN2,5
прокрутка
DN,
мм
Рабочий ход, мм
Осевой
Сдвиговый
Строительная длина (L),
мм
Наружный
диаметр (0D),
мм
Патрубки, мм
Наружный диаметр (D)
Толщина стенки (S)
Патрубки, мм
Осевой,
Н/мм
Сдвиговой,
Н/мм
Угловой,
Н*м/град
Эффективная
площадь, см2
Масса,
кг
100
+/- 40
+/- 45
550
141
108
4
71
12
2
123
6
125
+/- 45
+/- 45
580
170
133
4
76
18
4
183
8
150
+/- 50
+/- 45
560
198
159
4,5
70
23
5
252
9
200
+/- 50
+/- 50
620
267
219
6
69
24
9
466
18
250
+/- 30
+/- 50
680
320
273
7
90
33
17
693
28
300
+/- 30
+/- 45
700
375
325
7
89
42
24
965
33
350
+/- 30
+/- 45
720
430
377
7
136
81
48
1282
43
400
+/- 30
+/- 45
780
481
426
7
143
83
65
1620
50
450
+/- 30
+/- 40
750
542
478
7
137
102
77
2035
57
500
+/- 30
+/- 40
760
595
530
8
137
120
95
2489
71
600
+/- 30
+/- 40
850
697
630
8
146
125
141
3463
94
700
+/- 30
+/- 35
910
785
720
8
176
186
218
4456
113
800
+/- 30
+/- 35
920
889
820
9
166
219
265
5744
144
900
+/- 30
+/- 40
940
995
920
10
145
233
290
7211
178
1000
+/- 30
+/- 40
940
1103
1020
12
120
237
295
8861
232
1200
+/- 30
+/- 40
950
1317
1220
12
145
400
509
12644
300
Компенсационная способность для угловых перемещений предоставляется по запросу

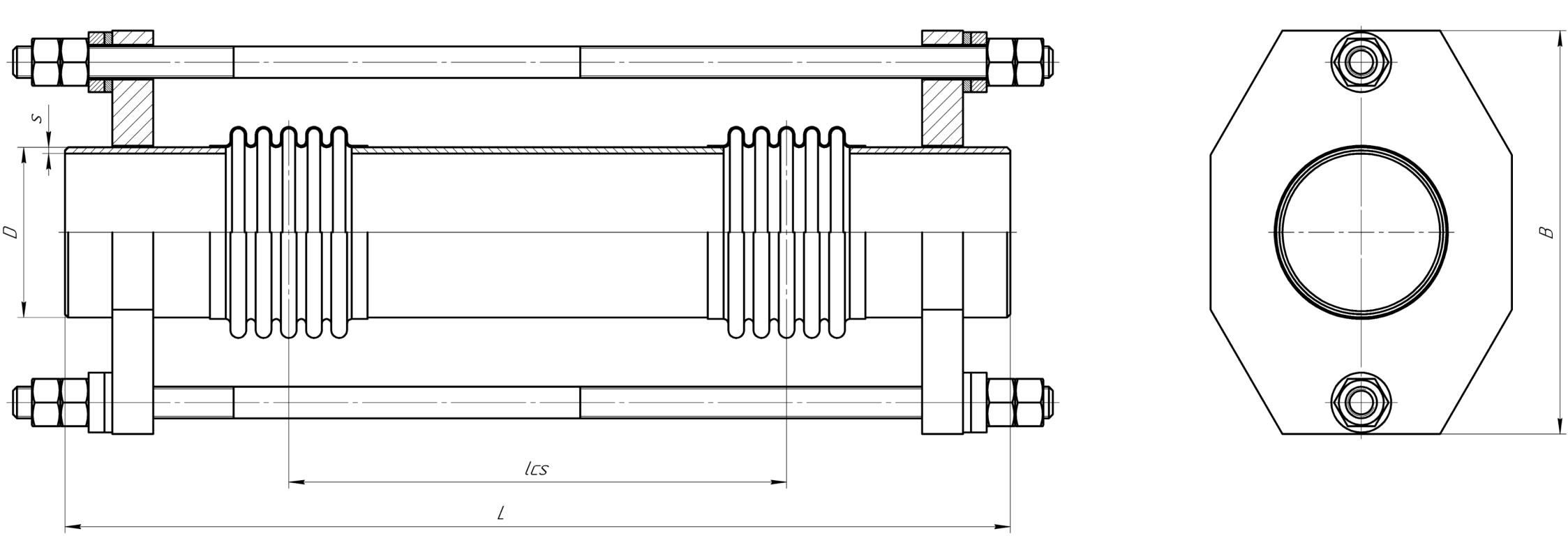

Чертежи сдвигового двухсекционного сильфонного компенсатора AK EBY (c тягами, под приварку)
Таблица основных размеров
Условное давление PN6
прокрутка
DN,
мм
Рабочий ход,
мм
Строительная длина (L),
мм
Расстояние между центрами (lcs),
мм
Сдвиговая жесткость,
Н/мм
Масса,
кг
100
+/- 25
450
166
30
9
100
+/- 50
600
316
8
10
100
+/- 75
700
416
5
12
100
+/- 100
850
566
3
13
125
+/- 25
470
174
34
11
125
+/- 50
590
394
12
13
125
+/- 75
700
404
7
15
125
+/- 100
820
524
4
16
150
+/- 25
500
180
44
16
150
+/- 50
620
300
16
18
150
+/- 75
750
430
8
20
150
+/- 100
870
550
5
23
200
+/- 25
520
188
52
28
200
+/- 50
630
298
22
32
200
+/- 75
750
418
11
36
200
+/- 100
870
538
7
40
250
+/- 25
540
204
86
42
250
+/- 50
700
364
28
50
250
+/- 75
850
514
14
57
250
+/- 100
1000
664
9
65
300
+/- 25
610
246
137
58
300
+/- 50
800
436
46
69
300
+/- 75
990
626
22
81
300
+/- 100
1170
806
14
91
350
+/- 25
700
232
166
83
350
+/- 50
880
412
56
96
350
+/- 75
1050
582
29
108
350
+/- 100
1230
762
17
121
400
+/- 25
730
268
187
98
400
+/- 50
940
478
61
116
400
+/- 75
1070
615
33
124
400
+/- 100
1240
785
20
138
450
+/- 25
450
166
30
9
450
+/- 50
600
316
8
10
450
+/- 75
700
416
5
12
450
+/- 100
850
566
3
13
500
+/- 25
450
166
30
9
500
+/- 50
600
316
8
10
500
+/- 75
700
416
5
12
500
+/- 100
850
566
3
13
При DN свыше 500 рекомендуется применение сдвиговых шарнирных или карданных компенсаторов.

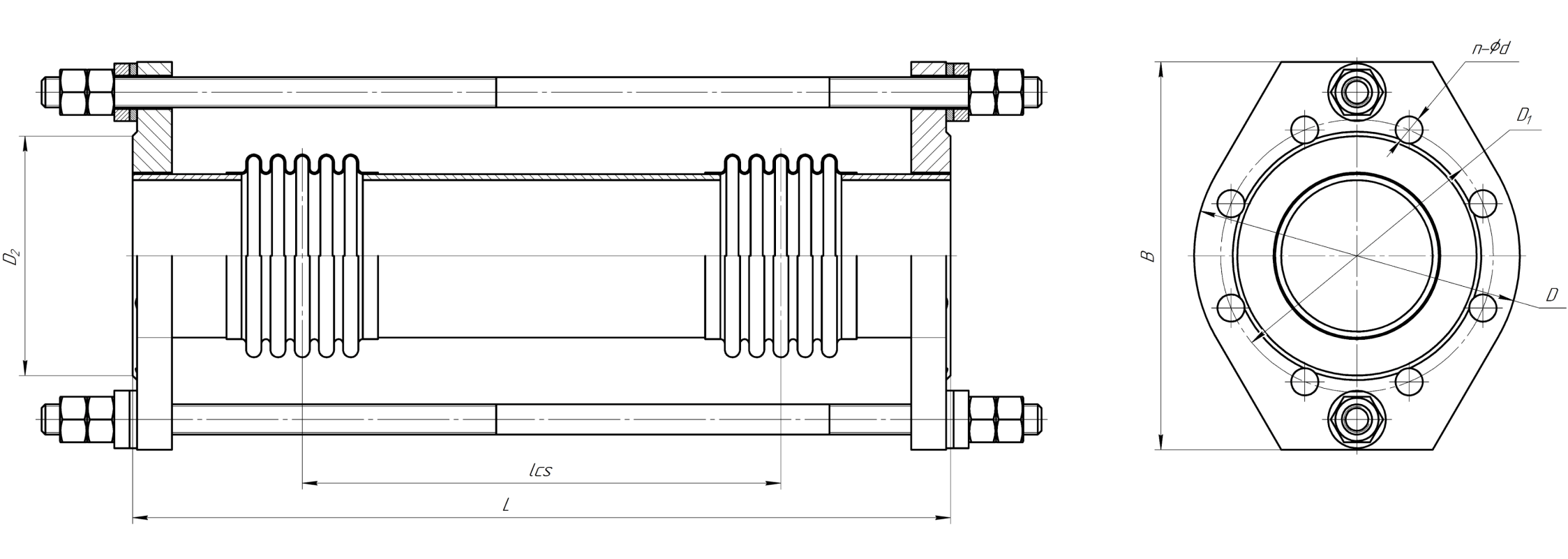

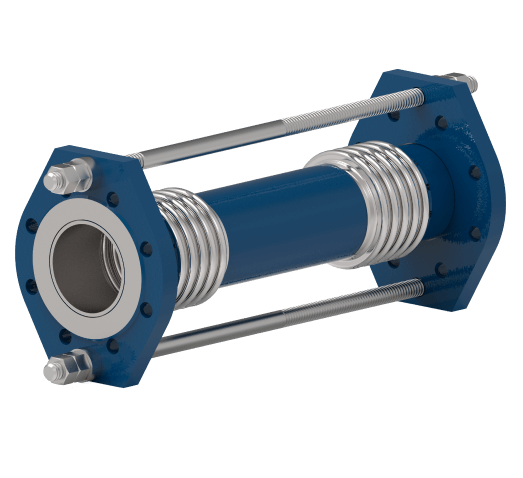

Чертежи сдвигового двухсекционного сильфонного компенсатора AK EBY (c тягами, фланцевый)
Таблица основных размеров
Условное давление PN6
прокрутка
DN,
мм
Рабочий ход,
мм
Строительная длина (L),
мм
Расстояние между центрами (lcs),
мм
Сдвиговая жесткость,
Н/мм
Масса,
кг
100
+/- 25
390
166
30
15
100
+/- 50
540
316
8
16
100
+/- 75
640
416
5
17
100
+/- 100
790
566
3
19
125
+/- 25
410
174
34
20
125
+/- 50
530
394
12
21
125
+/- 75
640
404
7
23
125
+/- 100
760
524
4
24
150
+/- 25
420
180
44
22
150
+/- 50
540
300
16
25
150
+/- 75
670
430
8
27
150
+/- 100
790
550
5
29
200
+/- 25
440
188
52
36
200
+/- 50
550
298
22
40
200
+/- 75
670
418
11
44
200
+/- 100
790
538
7
48
250
+/- 25
470
204
86
50
250
+/- 50
630
364
28
58
250
+/- 75
780
514
14
66
250
+/- 100
930
664
9
74
300
+/- 25
520
246
137
66
300
+/- 50
710
436
46
77
300
+/- 75
900
626
22
84
300
+/- 100
1080
806
14
97
350
+/- 25
580
232
166
109
350
+/- 50
760
412
56
122
350
+/- 75
930
582
29
105
350
+/- 100
1110
762
17
122
400
+/- 25
600
268
187
105
400
+/- 50
810
478
61
123
400
+/- 75
950
615
33
131
400
+/- 100
1120
785
20
145
450
+/- 25
590
166
208
121
450
+/- 50
790
316
67
139
450
+/- 75
990
416
32
157
450
+/- 100
1180
566
19
175
500
+/- 25
680
166
30
159
500
+/- 50
850
316
8
179
500
+/- 75
1040
416
5
202
500
+/- 100
1230
566
3
225
